Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Certificação UL489
- Série NF-H de alta performance
- 3 polos (3P)
- Corrente nominal: 175A
- Capacidade de interrupção de curto-circuito: 50kA (400Vac) / 18kA (600Y/347Vac)
- Unidade de disparo: Térmico-Magnético (fixo)
- Conexão: Terminais frontais ou barras
- Proteção contra sobrecarga (térmica) e curto-circuito (magnética)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | MCCBs com certificação UL 489 |
| Nome da subgama | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 175A |
| Corrente de disparo | 175 AT |
| Corrente nominal do quadro | 250 AF |
| Tensão nominal (CA) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 18kA (500Vac) 5kA (690Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Térmico-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 175A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |

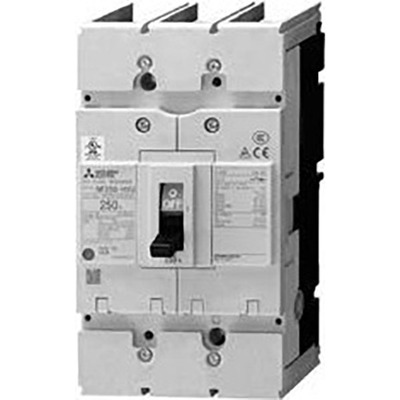

| Equivalente a | NF250HVU3P175A2 |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de corte, foi projetada para responder às necessidades individuais do mercado de máquinas de distribuição e recebimento de energia. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de diversos países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada com Certificação UL 489 Séries SMU, SRU e HRU – Catálogo.pdf
Este produto é equivalente ao modelo NF250HVU3P175A2.
Para mais informações sobre soluções de distribuição de energia e disjuntores, entre em contato conosco.
