Visão geral

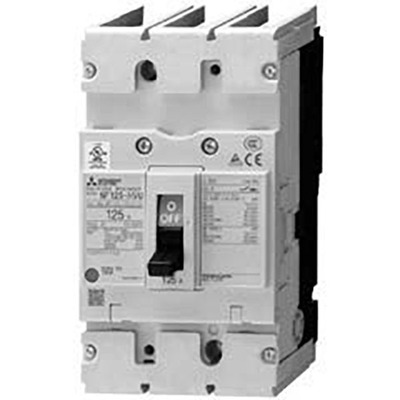

Disjuntor caixa moldada (MCCB) da série NF-H de alta performance da Mitsubishi Electric, listado UL489. Projetado para responder às necessidades individuais do mercado em distribuição de energia e maquinário, este disjuntor representa uma evolução com nova tecnologia de corte para aprimorar o desempenho de interrupção.
Equipado com unidade de disparo Termomagnética (fixa), este modelo de 3 polos (3P) possui corrente nominal de 100A e capacidade de interrupção de curto-circuito de 50kA a 400Vac (IEC60947) e 18kA a 600Y/347Vac (UL489). A conexão é feita através de terminais frontais ou barras condutoras.
—SEPARATOR—
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série NF-H (classe de alta performance)
- 3 polos (3P)
- Corrente nominal: 100A
- Capacidade de interrupção: 50kA (400Vac; IEC60947)
- Corrente de curto-circuito: 18kA (600Y/347Vac; UL489)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal com terminais ou barras
- Conforme normas IEC 60947-2, UL 489, CSA C22.2 No.5-02
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série do produto / Nome da família | MCCBs listados UL 489 |
| Nome do sub-rango | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 100A |
| Corrente de disparo | 100 AT |
| Corrente de frame | 125 AF |
| Tensão nominal (CA) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal com terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade limite de interrupção de curto-circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção em serviço de curto-circuito (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 13kA (500Vac) 5kA (690Vac) |
| Capacidade de interrupção em serviço de curto-circuito como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 100A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P100A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de recebimento e distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção, compatível com os mais recentes padrões de diversos países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
—SEPARATOR—
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Para mais informações técnicas e detalhes sobre a linha de produtos de distribuição de baixa tensão da Mitsubishi Electric, consulte os catálogos disponíveis.
Entre em contato conosco para obter assistência técnica ou informações adicionais sobre este produto.
