Visão geral

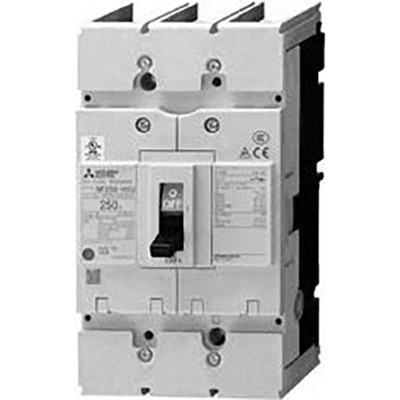

Disjuntor de caixa moldada (MCCB) da Mitsubishi Electric, série NF-S, com bobina de disparo por subtensão de 120Vca pré-instalada. Este modelo de 3 polos é classificado para uma corrente nominal de 175A.
Possui capacidade de interrupção de curto-circuito de 36kA a 400Vca, conforme a norma IEC60947, e 35kA a 480Vca, conforme a UL489. O disjuntor apresenta unidade de disparo termomagnética fixa e conexões por terminais frontais ou barras.
Principais recursos
- Disjuntor de caixa moldada (MCCB)
- Bobina de disparo por subtensão (Shunt) de 120Vca pré-instalada
- 3 polos (3P)
- Corrente nominal de 175A
- Capacidade de interrupção de 36kA (400Vac; IEC60947)
- Capacidade de interrupção de 35kA (480Vac; UL489)
- Unidade de disparo termomagnética (fixa)
- Conexão por terminais frontais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série/família do produto | MCCBs Listados UL 489 |
| Nome do sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Projeto | Bobina de disparo por subtensão de 120Vca pré-instalada |
| Polos | 3 polos (3P) |
| Corrente nominal | 175A |
| Corrente de disparo | 175 AT |
| Corrente de quadro | 250 AF |
| Tensão nominal (CA) | 480Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade de interrupção de curto-circuito | 65kA (240Vca; UL489) 35kA (480Vca; UL489) |
| Capacidade de interrupção de corrente de curto-circuito limite (Icu) | 65kA (230Vca; IEC60947) 36kA (380Vca; IEC60947) 36kA (400Vca; IEC60947) 36kA (415Vca; IEC60947) 36kA (440Vca; IEC60947) 25kA (500Vca; IEC60947) 8kA (690Vca; IEC60947) |
| Capacidade de interrupção de corrente de curto-circuito de serviço (Ics) | 33kA (230Vca) 18kA (380Vca) 18kA (400Vca) 18kA (415Vca) 18kA (440Vca) 13kA (500Vca) 4kA (690Vca) |
| Capacidade de interrupção de corrente de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Tensão de controle (CA) | 120Vca |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 175A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SVU3P175A4S |
| Tensão nominal (CA) – Fase a fase | 380-550 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção, compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
