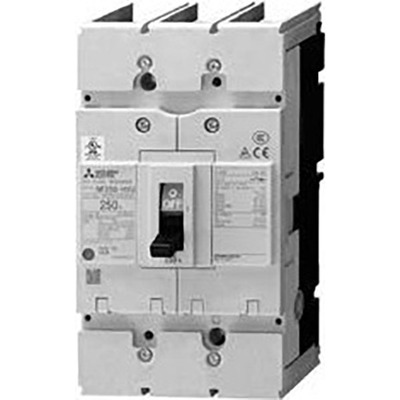

Disjuntor Caixa Moldada NF250-SVU3P125A1 Mitsubishi 3P 125A Disjuntor Caixa Moldada NF250-SVU3P125A1 da Mitsubishi Electric é um dispositivo de proteção de 3 polos, com corrente nominal de 125A e capacidade de interrupção de 35kA em 480Vac. Possui bobina de disparo de 120Vac.
Visão geral
O Disjuntor Caixa Moldada (MCCB) NF250-SVU3P125A1 da Mitsubishi Electric, da série NF-S (classe padrão), é um dispositivo de proteção de 3 polos com corrente nominal de 125A e capacidade de interrupção de curto-circuito de 36kA (400Vac; IEC60947) e 35kA (480Vac; UL489). Este modelo inclui uma bobina de disparo de 120Vac pré-instalada, oferecendo conveniência na instalação.
Projetado com uma unidade de disparo Termomagnética (fixa), este disjuntor é adequado para aplicações que exigem proteção contra sobrecargas térmicas e curtos-circuitos magnéticos. Possui conexões frontais por terminais ou barras, facilitando a montagem em quadros elétricos.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- 3 polos (3P)
- Corrente nominal de 125A
- Capacidade de interrupção de curto-circuito de 35kA (480Vac; UL489)
- Bobina de disparo de 120Vac pré-instalada
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | MCCBs listados UL 489 |
| Nome do sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | Bobina de disparo de 120Vac pré-instalada |
| Polos | 3 polos (3P) |
| Corrente nominal | 125A |
| Corrente nominal do disparo | 125 AT |
| Corrente nominal do quadro | 250 AF |
| Tensão nominal (CA) | 480Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade de interrupção de curto-circuito | 65kA (240Vac; UL489) 35kA (480Vac; UL489) |
| Capacidade de interrupção de curto-circuito última (Icu) | 65kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 33kA (230Vac) 18kA (380Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) 13kA (500Vac) 4kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Tensão de Controle (CA) | 120Vac |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 125A |
| Dimensões | C105mm x A185mm x P92mm |
| Categoria de Utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SVU3P125A1 |
| Tensão Nominal (CA) – Fase-a-Fase | 100-240 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para atender às necessidades individuais do mercado de máquinas de recebimento, distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este produto é comercializado e compatível com os padrões IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02.
Para mais informações sobre este e outros produtos, entre em contato conosco.
