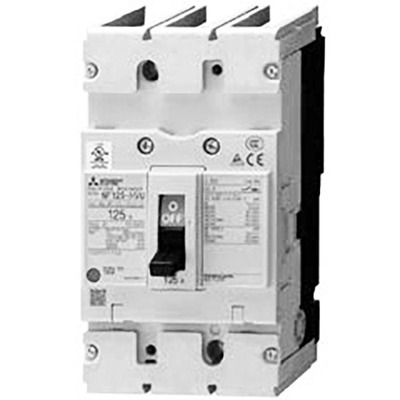

Disjuntor Mitsubishi NF125-SVU3P40AU24 3P 40A 480V 30kA Subtensão 24V Disjuntor Caixa Moldada (MCCB) Mitsubishi Electric NF125-SVU3P40AU24, 3 polos, 40A, 480Vac, com bobina de subtensão 24Vac/dc e capacidade de interrupção de 30kA.
Visão geral
Este disjuntor caixa moldada (MCCB) da Mitsubishi Electric, modelo NF125-SVU3P40AU24, faz parte da série NF-S (classe padrão) listada pela UL 489. Ele é projetado com uma bobina de subtensão pré-instalada de 24Vac/dc, do tipo que não reseta automaticamente, oferecendo proteção confiável para sistemas elétricos.
O disjuntor possui 3 polos, corrente nominal de 40A e capacidade de interrupção de curto-circuito de 30kA em 480Vac (UL489) e 30kA em 400Vac (IEC60947). A unidade de disparo térmica-magnética fixa garante a proteção contra sobrecargas e curtos-circuitos, com terminais frontais tipo garra ou barra para conexão.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Bobina de subtensão 24Vac/dc pré-instalada (não reseta)
- 3 polos (3P)
- Corrente nominal: 40A
- Capacidade de interrupção: 30kA (480Vac, UL489)
- Unidade de disparo Térmica-Magnética (fixa)
- Conexão por garras ou barras frontais
- Classificação UL 489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor Caixa Moldada (MCCB) |
| Série do produto / Nome da família | MCCBs Listados UL 489 |
| Nome do sub-gama | NF-S (classe padrão) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Projeto | Bobina de subtensão 24Vac/dc pré-instalada (não reseta) |
| Polos | 3 polos (3P) |
| Corrente nominal | 40A |
| Corrente de disparo | 40 AT |
| Corrente de quadro | 125 AF |
| Tensão nominal (AC) | 480Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por garras ou barras frontais |
| Capacidade nominal de interrupção de curto-circuito | 50kA (240Vac; UL489) 30kA (480Vac; UL489) |
| Capacidade última de interrupção de curto-circuito (Icu) | 50kA (230Vac; IEC60947) 30kA (380Vac; IEC60947) 30kA (400Vac; IEC60947) 30kA (415Vac; IEC60947) 30kA (440Vac; IEC60947) 18kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade de serviço de interrupção de curto-circuito (Ics) | 25kA (230Vac) 15kA (380Vac) 15kA (400Vac) 15kA (415Vac) 15kA (440Vac) 9kA (500Vac) 4kA (690Vac) |
| Capacidade de serviço de interrupção de curto-circuito como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Térmica-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 40A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125SVU3P40AU24 |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para atender às necessidades individuais do mercado de máquinas de recebimento, distribuição e de controle. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada Listados UL 489 Séries SMU SRU e HRU – Catálogo.pdf
Este produto é um componente de distribuição de energia de baixa tensão. Verifique a compatibilidade com seu sistema elétrico.
Para mais informações ou para solicitar um orçamento, entre em contato conosco.
