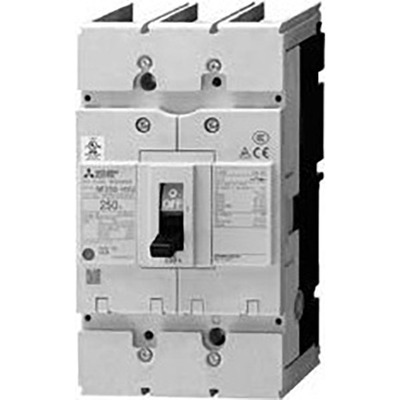

Disjuntor Caixa Moldada Mitsubishi NF250-SVU3P200A4S 200A 3P Shunt 120V
Disjuntor de caixa moldada (MCCB) da Mitsubishi Electric, série NF-S (classe padrão), listado UL 489. Este equipamento possui 3 polos e corrente nominal de 200A, com unidade de disparo termomagnética fixa.
Conta com uma bobina de acionamento por tensão (shunt trip coil) de 120Vac pré-instalada, facilitando a integração em sistemas de controle. A capacidade de interrupção de curto-circuito é de 36kA a 400Vac (IEC60947) e 35kA a 480Vac (UL489).
Projetado para aplicações de distribuição de energia, o disjuntor oferece conexões frontais por terminais ou barras, garantindo flexibilidade na instalação.
Principais recursos
- Disjuntor de caixa moldada (MCCB)
- 3 polos (3P)
- Corrente nominal: 200A
- Bobina de acionamento por tensão (shunt trip coil) 120Vac pré-instalada
- Capacidade de interrupção: 36kA (400Vac) / 35kA (480Vac)
- Unidade de disparo termomagnética (fixa)
- Conexão frontal por terminais ou barras
- Listado UL 489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série do produto / Nome da família | Disjuntores de Caixa Moldada Listados UL 489 |
| Nome da subgama | NF-S (classe padrão) |
| Design | Bobina de acionamento por tensão (shunt trip coil) 120Vac pré-instalada |
| Polos | 3 polos (3P) |
| Corrente nominal | 200A |
| Corrente de disparo nominal | 200 AT |
| Corrente de quadro nominal | 250 AF |
| Tensão nominal (AC) | 480Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade de interrupção de curto-circuito | 65kA (240Vac; UL489) 35kA (480Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 65kA (230Vac; IEC60947) 36kA (380Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 8kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 33kA (230Vac) 18kA (380Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) 13kA (500Vac) 4kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Tensão de controle (AC) | 120Vac |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 200A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SVU3P200A4S |
| Tensão nominal (AC) – Fase-a-fase | 380-550 V |
| Em conformidade com norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para oferecer o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores de Caixa Moldada Listados UL 489 Séries SMU, SRU e HRU – Catálogo.pdf
Este disjuntor é compatível com os padrões IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02. O produto possui marcação CE.
