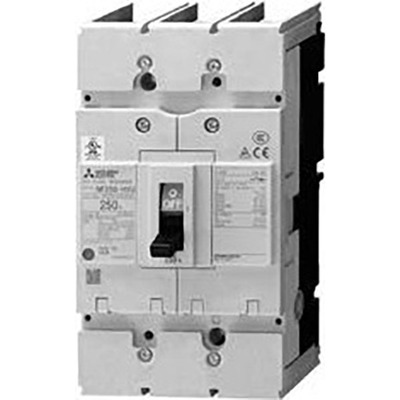

Disjuntor Caixa Moldada Mitsubishi NF-S 3P 150A 480Vca 36kA – NF250-SVU3P150A Disjuntor Caixa Moldada Mitsubishi NF250-SVU3P150A, 3 polos, 150A, 480Vca, 36kA, UL 489. Alta performance para distribuição elétrica.
Visão geral
Disjuntor caixa moldada (MCCB) da Mitsubishi, série NF-S, classe padrão, com 3 polos. Projetado para oferecer alta performance e confiabilidade em aplicações de distribuição de energia elétrica, atendendo a diversas necessidades do mercado.
Este equipamento possui capacidade de interrupção de corrente de curto-circuito (Icu) de 36kA em 400Vca e 35kA em 480Vca, de acordo com as normas IEC60947 e UL489, respectivamente. Equipado com unidade de disparo termomagnética fixa, garante proteção contra sobrecargas e curtos-circuitos.
Sua construção com tecnologia de corte aprimorada e conformidade com os mais recentes padrões internacionais asseguram desempenho otimizado. As conexões são do tipo terminais frontais ou barramentos, proporcionando flexibilidade na instalação.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- 3 polos
- Corrente nominal de 150A
- Capacidade de interrupção de 36kA (400Vca IEC) / 35kA (480Vca UL)
- Unidade de disparo Termomagnética fixa
- Conexão por terminais frontais ou barramentos
- Tecnologia de corte aprimorada
- Conforme normas IEC, UL e CSA
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série / família de produto | UL 489 Listed MCCBs |
| Nome do sub-gama | NF-S (classe padrão) |
| Polos | 3 polos (3P) |
| Corrente nominal | 150A |
| Corrente de disparo | 150 AT |
| Corrente de quadro | 250 AF |
| Tensão nominal (AC) | 480Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolação (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção de curto-circuito | 65kA (240Vca; UL489) 35kA (480Vca; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 65kA (230Vca; IEC60947) 36kA (380Vca; IEC60947) 36kA (400Vca; IEC60947) 36kA (415Vca; IEC60947) 36kA (440Vca; IEC60947) 25kA (500Vca; IEC60947) 8kA (690Vca; IEC60947) |
| Capacidade nominal de interrupção em serviço (Ics) | 33kA (230Vca) 18kA (380Vca) 18kA (400Vca) 18kA (415Vca) 18kA (440Vca) 13kA (500Vca) 4kA (690Vca) |
| Capacidade nominal de interrupção em serviço como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 150A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250SVU3P150A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de distribuição e recebimento. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada Listados UL 489 séries SMU SRU e HRU – Catálogo.pdf
Este produto é fabricado pela Mitsubishi Electric.
Entre em contato para mais informações e para discutir suas necessidades de aplicação.
