Visão geral

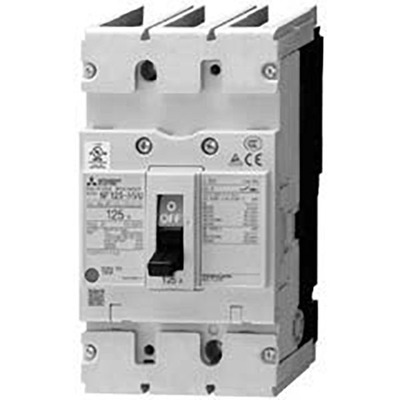

Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, série NF-H de alta performance, com chave auxiliar pré-instalada e bloco de terminais de fio vertical. Este modelo de 3 polos (3P) possui corrente nominal de 40A e uma capacidade de interrupção de curto-circuito (Icu) de 50kA a 400Vac, em conformidade com a norma IEC60947. Ele também atende à norma UL489 com capacidade de interrupção de 18kA a 600Y/347Vac.
O disjuntor conta com unidade de disparo Termomagnética (fixa) e oferece conexão por barramentos ou terminais frontais. Projetado para aplicações de distribuição de energia e maquinários, este disjuntor incorpora nova tecnologia de corte para aprimorar o desempenho de interrupção, garantindo confiabilidade e segurança em diversas aplicações industriais.
Principais recursos
- Chave auxiliar pré-instalada
- Bloco de terminais de fio vertical
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barramentos
- Conformidade com normas IEC, UL, CSA e TUV
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série/família de produtos | Disjuntores Caixa Moldada com certificação UL 489 |
| Nome do sub-range | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Design | Chave auxiliar pré-instalada, bloco de terminais de fio vertical |
| Polos | 3 polos (3P) |
| Corrente nominal | 40A |
| Corrente de disparo | 40 AT |
| Corrente de frame | 125 AF |
| Tensão nominal (AC) | 600Y/347Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito | 100kA (240Vca; UL489) 50kA (480Vca; UL489) 18kA (600Y/347Vca; UL489) |
| Capacidade última de interrupção de corrente de curto-circuito (Icu) | 100kA (230Vca; IEC60947) 50kA (380Vca; IEC60947) 50kA (400Vca; IEC60947) 50kA (415Vca; IEC60947) 50kA (440Vca; IEC60947) 25kA (500Vca; IEC60947) 10kA (690Vca; IEC60947) |
| Capacidade de serviço de interrupção de corrente de curto-circuito (Ics) | 50kA (230Vca) 25kA (380Vca) 25kA (400Vca) 25kA (415Vca) 25kA (440Vca) 13kA (500Vca) 5kA (690Vca) |
| Capacidade de serviço de interrupção de corrente de curto-circuito como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 40A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P40AY |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)” construída com uma nova tecnologia de corte é projetada para atender às necessidades individuais do mercado de recebimento e distribuição de maquinários. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada com certificação UL 489 séries SMU, SRU e HRU – Catálogo.pdf
Este produto é o disjuntor Mitsubishi Electric NF125-HVU3P40AY. Verifique a compatibilidade com sua instalação.
