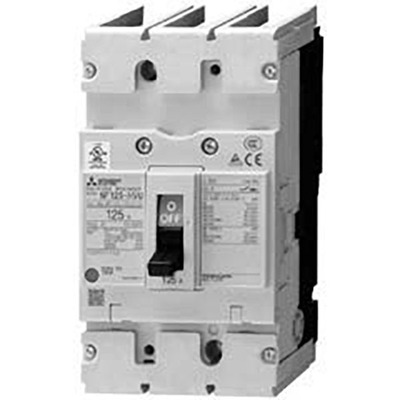

Disjuntor Mitsubishi NF-H 3P 75A 50kA NF125-HVU3P75A Disjuntor Caixa Moldada MCCB Mitsubishi NF-H 3P 75A 50kA (400V) NF125-HVU3P75A, com capacidade de interrupção de 50kA em 400V. Consulte especificações técnicas e documentos.
Visão geral
Disjuntor Caixa Moldada (MCCB) da Mitsubishi, série NF-H de alta performance, listado conforme UL 489. Este modelo de 3 polos (3P) opera com corrente nominal de 75A.
Apresenta capacidade de interrupção de curto-circuito de 50kA em 400Vac (IEC60947) e 18kA em 600Y/347Vac (UL489). O disjuntor possui unidade de disparo Termo-Magnética (fixa) e conexão frontal para barramentos ou terminais.
A linha NF-H foi desenvolvida com nova tecnologia de interrupção para otimizar o desempenho e atender às exigências de diferentes mercados e aplicações, sendo compatível com as mais recentes normas internacionais.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- 3 polos
- Corrente nominal de 75A
- Capacidade de interrupção de 50kA (400Vac)
- Unidade de disparo Termo-Magnética fixa
- Conexão frontal
- Listado UL 489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / Nome da família de produto | Disjuntores Caixa Moldada Listados UL 489 |
| Nome do sub-gama | NF-H (classe de alta performance) |
| Poles | 3 polos (3P) |
| Corrente nominal | 75A |
| Corrente de disparo | 75 AT |
| Corrente de quadro | 125 AF |
| Tensão nominal (AC) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal com terminais ou barramentos |
| Capacidade de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade limite de interrupção de curto-circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de serviço de interrupção de curto-circuito (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 13kA (500Vac) 5kA (690Vac) |
| Capacidade de serviço de interrupção de curto-circuito como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 75A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P75A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para responder às necessidades individuais do mercado de máquinas de distribuição e recebimento. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este disjuntor é equivalente ao modelo NF125HVU3P75A e atende às normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02.
