Visão geral

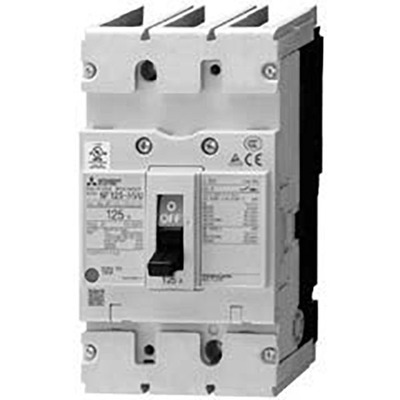

Este Disjuntor de Caixa Moldada (MCCB) da Mitsubishi, série NF-H de alta performance, é um dispositivo trifásico (3P) com corrente nominal de 40A. Possui capacidade de interrupção de curto-circuito (Icu) de 50kA em 400Vac (IEC60947) e 18kA em 600Y/347Vac (UL489).
O equipamento conta com unidade de disparo Termomagnética (fixa) e permite conexão frontal via terminais ou barras. É um produto homologado UL 489, garantindo conformidade com rigorosos padrões de segurança e desempenho para distribuição de energia elétrica em diversas aplicações.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB)
- Trifásico (3P)
- Corrente nominal de 40A
- Capacidade de interrupção de 50kA (400Vac) e 18kA (600Y/347Vac)
- Unidade de disparo Termomagnética fixa
- Conexão frontal (terminais ou barras)
- Homologação UL 489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor de Caixa Moldada (MCCB) |
| Série / Família de Produto | MCCBs Homologados UL 489 |
| Nome do Sub-range | NF-H (classe de alta performance) |
| Funções | Disjuntor de Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente Nominal | 40A |
| Corrente de Disparo | 40 AT |
| Corrente de Frame | 125 AF |
| Tensão Nominal (AC) | 600Y/347Vac (UL 489) |
| Tensão de Impulso Nominal (Uimp) | 8 kV |
| Tensão de Isolamento Nominal (Ui) | 690 V |
| Tipo de Conexão | Conexão frontal por terminais ou barras |
| Capacidade de Interrupção de Curto-Circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade Nominal de Interrupção de Curto-Circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade Nominal de Interrupção em Serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 13kA (500Vac) 5kA (690Vac) |
| Capacidade Nominal de Interrupção em Serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de Unidade de Disparo | Termomagnética (fixa) |
| Funções de Proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de Proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 40A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de Utilização | A |
| Status do Produto do Fabricante | Comercializado |
| Equivalente a | NF125HVU3P40A2S |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de máquinas de distribuição e recebimento de energia. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Catálogo de Produtos de Distribuição de Energia de Baixa Tensão.pdf
- Mitsubishi – Catálogo de Disjuntores de Caixa Moldada Homologados UL 489 Séries SMU, SRU e HRU.pdf
Este produto é um componente essencial para sistemas de distribuição de energia que exigem alta confiabilidade e desempenho. Fabricado pela Mitsubishi Electric, garante qualidade e conformidade com normas internacionais.
