Visão geral

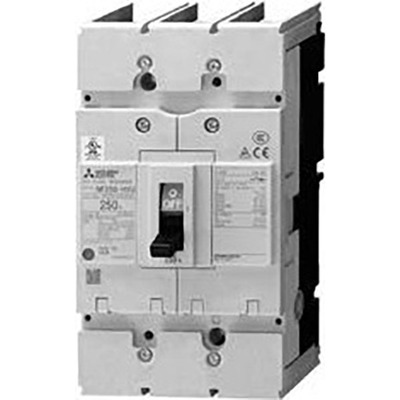

Disjuntor Caixa Moldada (MCCB) Mitsubishi da série NF-H de alta performance, projetado para aplicações de distribuição de energia. Este modelo de 3 polos opera com corrente nominal de 250A e capacidade de interrupção de curto-circuito (Icu) de 50kA em 400Vac, conforme a norma IEC60947.
O equipamento utiliza uma unidade de disparo termomagnética fixa, oferecendo proteção contra sobrecargas e curtos-circuitos. Sua construção robusta e tecnologia de corte aprimorada garantem desempenho superior e confiabilidade em ambientes industriais e comerciais.
Compatível com as mais recentes normas internacionais, incluindo UL 489, o disjuntor NF250-HVU3P250A é uma solução versátil para atender às necessidades específicas de diferentes mercados e equipamentos de distribuição elétrica.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série NF-H (classe de alta performance)
- 3 polos
- Corrente nominal de 250A
- Capacidade de interrupção de curto-circuito (Icu) de 50kA (400Vac; IEC60947)
- Unidade de disparo Termomagnética fixa
- Conexão frontal por terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | MCCBs com Listagem UL 489 |
| Nome do sub-gama | NF-H (classe de alta performance) |
| Funções | Disjuntor Caixa Moldada (MCCB) |
| Polos | 3 polos (3P) |
| Corrente nominal | 250A |
| Corrente de disparo | 250 AT |
| Corrente de quadro | 250 AF |
| Tensão nominal (CA) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade última de interrupção de curto-circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de serviço de interrupção de curto-circuito (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 18kA (500Vac) 5kA (690Vac) |
| Capacidade de serviço de interrupção de curto-circuito como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 250A |
| Dimensões | L105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250HVU3P250A |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A novíssima série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de maquinário de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Produtos de distribuição de energia de baixa tensão – Catálogo.pdf
- Mitsubishi – Disjuntores Caixa Moldada com Listagem UL 489 Séries SMU SRU e HRU – Catálogo.pdf
O Disjuntor Caixa Moldada (MCCB) Mitsubishi NF250-HVU3P250A é um componente essencial para sistemas de distribuição elétrica que exigem alta confiabilidade e conformidade com normas rigorosas. Sua versatilidade o torna adequado para uma ampla gama de aplicações industriais e comerciais.
Para mais informações ou para adquirir este produto, entre em contato conosco.
