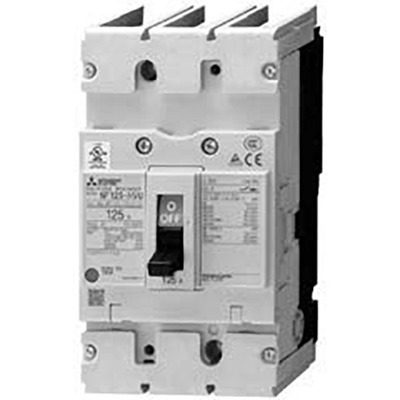

Disjuntor Mitsubishi NF125-HVU3P20A1L: Potência e Segurança Disjuntor caixa moldada Mitsubishi Electric NF125-HVU3P20A1L, 3 polos, 20A, 50kA, 600Y/347Vac. Proteção confiável para suas instalações elétricas.
Visão geral
Disjuntor de caixa moldada (MCCB) da série NF-H de alta performance da Mitsubishi Electric, listado na norma UL 489. Projetado para aplicações de distribuição de energia, este dispositivo de 3 polos (3P) oferece uma corrente nominal de 20A e uma capacidade de interrupção de curto-circuito (Icu) de 50kA a 400Vac (IEC60947) e 18kA a 600Y/347Vac (UL489).
Equipado com unidade de disparo Termomagnética (fixa), este disjuntor garante proteção robusta contra sobrecargas e curtos-circuitos. Sua conexão frontal por meio de terminais ou barras o torna uma solução versátil para diversas configurações elétricas.
A nova tecnologia de interrupção da série “World Super V” aprimora o desempenho de interrupção, garantindo conformidade com os mais recentes padrões internacionais e oferecendo desempenho otimizado para atender às necessidades específicas do mercado.
Principais recursos
- Disjuntor de caixa moldada (MCCB)
- 3 polos (3P)
- Corrente nominal de 20A
- Capacidade de interrupção de curto-circuito (Icu) 50kA (400Vac) / 18kA (600Y/347Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barras
- Conforme normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) |
| Série do produto / Nome da família | MCCBs listados UL 489 |
| Nome da sub-linha | NF-H (classe de alto desempenho) |
| Polos | 3 polos (3P) |
| Corrente nominal | 20A |
| Corrente de disparo | 20 AT |
| Corrente de quadro | 125 AF |
| Tensão nominal (CA) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade de interrupção de curto-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade de interrupção de curto-circuito (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 25kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 13kA (500Vac) 5kA (690Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 20A |
| Dimensões | L90mm x A160mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF125HVU3P20A1L |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A novíssima série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de distribuição e recebimento. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Este disjuntor é equivalente ao modelo NF125HVU3P20A1L e é comercializado pela Mitsubishi Electric.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
