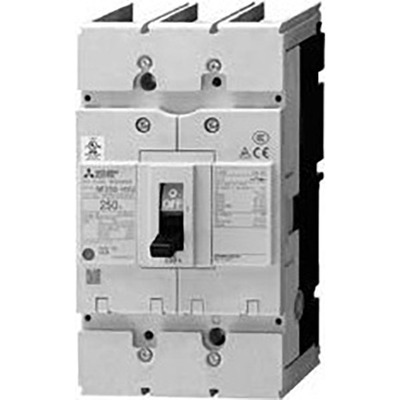

Disjuntor Caixa Moldada Mitsubishi NF-H 3P 175A 50kA 347V Disjuntor Caixa Moldada MCCB Mitsubishi NF-H 3P 175A 50kA 600Y/347Vac Bornes Frontais NF250-HVU3P175A1L. Proteção e confiabilidade para sua instalação elétrica. “`html
Visão geral
Disjuntor Caixa Moldada (MCCB) Mitsubishi, série NF-H de alta performance, projetado para atender às necessidades do mercado de distribuição de energia. Equipado com tecnologia de corte avançada para aprimorar o desempenho de interrupção.
Este modelo de 3 polos (3P) possui corrente nominal de 175A e capacidade de interrupção de curta-circuito de 50kA (a 400Vac, conforme IEC60947) e 18kA (a 600Y/347Vac, conforme UL489). A unidade de disparo é termomagnética com configurações fixas e conexão por bornes frontais ou barras.
Principais recursos
- Disjuntor Caixa Moldada (MCCB)
- Série NF-H de alta performance
- 3 polos (3P)
- Corrente nominal: 175A
- Capacidade de interrupção: 50kA (400Vac) / 18kA (600Y/347Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão por bornes frontais ou barras
- Conforme normas IEC 60947-2, EN 60947-2 e UL 489
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) |
| Série / nome da família do produto | MCCBs listados UL 489 |
| Nome da sub-gama | NF-H (classe de alta performance) |
| Polos | 3 polos (3P) |
| Corrente nominal | 175A |
| Corrente de disparo | 175 AT |
| Corrente nominal do quadro | 250 AF |
| Tensão nominal (AC) | 600Y/347Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 690 V |
| Tipo de conexão | Conexão por bornes frontais ou barras |
| Capacidade de interrupção de curta-circuito | 100kA (240Vac; UL489) 50kA (480Vac; UL489) 18kA (600Y/347Vac; UL489) |
| Capacidade de interrupção de curta-circuito último (Icu) | 100kA (230Vac; IEC60947) 50kA (380Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 50kA (440Vac; IEC60947) 36kA (500Vac; IEC60947) 10kA (690Vac; IEC60947) |
| Capacidade de interrupção de curta-circuito de serviço (Ics) | 50kA (230Vac) 25kA (380Vac) 25kA (400Vac) 25kA (415Vac) 25kA (440Vac) 18kA (500Vac) 5kA (690Vac) |
| Capacidade de interrupção de curta-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curta-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 175A |
| Dimensões | A105mm x A185mm x P92mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF250HVU3P175A1L |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 aprovação TUV marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção é projetada para responder às necessidades individuais do mercado de recebimento, distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
- Mitsubishi – UL 489 Listed Molded Case Circuit Breakers SMU SRU and HRU series – Catalog.pdf
Compatível com os padrões mais recentes de vários países. Consulte os catálogos para mais detalhes.
