Visão geral

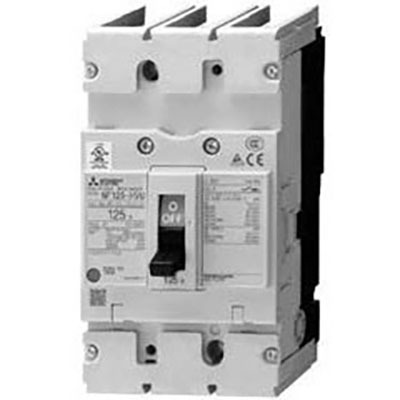

Disjuntor caixa moldada (MCCB) da Mitsubishi Electric, série NF-C, classe de economia. Este dispositivo de 3 polos (3P) possui corrente nominal de 80A e capacidade de interrupção de curto-circuito de 14kA em 240Vac conforme a norma UL489.
Equipado com unidade de disparo térmico-magnético fixo, este disjuntor é adequado para conexão frontal com barramentos ou terminais. Sua construção robusta e conformidade com normas internacionais garantem segurança e confiabilidade em sistemas de distribuição de energia.
A série NF-C representa uma evolução com nova tecnologia de corte, projetada para responder às necessidades do mercado de máquinas de distribuição e recepção de energia. Compatível com os mais recentes padrões globais, entrega performance otimizada para diversas aplicações.
Principais recursos
- Disjuntor caixa moldada (MCCB)
- 3 polos (3P)
- Corrente nominal: 80A
- Capacidade de interrupção: 14kA (240Vac; UL489)
- Unidade de disparo térmico-magnético (fixo)
- Conexão frontal (terminais ou barramentos)
- Conforme normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) |
| Série/Família de produtos | UL 489 Listed MCCBs |
| Nome do sub-gama | NF-C (classe de economia) |
| Polos | 3 polos (3P) |
| Corrente nominal | 80A |
| Corrente de disparo | 80 AT |
| Corrente de moldura | 100 AF |
| Tensão nominal (AC) | 240Vac (UL 489) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tensão nominal de isolamento (Ui) | 600 V |
| Tipo de conexão | Conexão frontal com terminais ou barramentos |
| Capacidade de interrupção de curto-circuito | 14kA (240Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 15kA (230Vac; IEC60947) 10kA (380Vac; IEC60947) 10kA (400Vac; IEC60947) 10kA (415Vac; IEC60947) 10kA (440Vac; IEC60947) 7.5kA (500Vac; IEC60947) |
| Capacidade nominal de serviço de interrupção de curto-circuito (Ics) | 8kA (230Vac) 5kA (380Vac) 5kA (400Vac) 5kA (415Vac) 5kA (440Vac) 4kA (500Vac) |
| Capacidade nominal de serviço de interrupção de curto-circuito como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Térmico-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 80A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NF100CVFU3P80A |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de máquinas de distribuição e recepção. Esta série é o resultado de uma evolução revolucionária. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
Este disjuntor é um componente da linha de produtos de distribuição de energia de baixa tensão da Mitsubishi Electric.
Entre em contato conosco para mais informações ou para discutir suas necessidades de aplicação.
