Visão geral

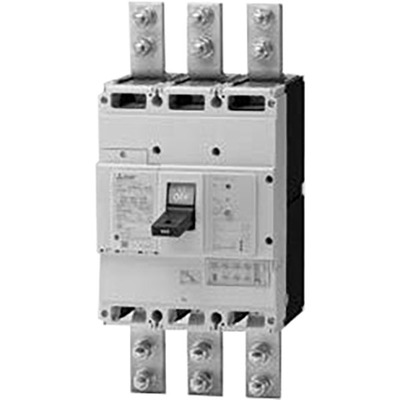

Disjuntor de caixa moldada (MCCB) com proteção de fuga à terra embutida, também conhecido como Disjuntor de Fuga à Terra (ELCB) de alta velocidade. Pertence à série WS-V da Mitsubishi Electric, linha NV-S (classe padrão), preparado para surtos harmônicos.
Este disjuntor de 3 polos opera com corrente nominal de 800A e oferece sensibilidade ajustável de corrente residual de 100mA, 200mA ou 500mA. Sua capacidade de interrupção em curto-circuito (Icu) é de 50kA em 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo eletrônica, permite conexão frontal por terminais ou barras, garantindo flexibilidade na instalação.
Principais recursos
- Disjuntor de caixa moldada (MCCB) com proteção de fuga à terra
- Tipo de alta velocidade
- 3 polos (3P)
- Corrente nominal: 800A
- Sensibilidade de corrente residual: 100mA / 200mA / 500mA (ajustável)
- Capacidade de interrupção em curto-circuito (Icu): 50kA a 400Vac
- Unidade de disparo eletrônica
- Conexão frontal por terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de caixa moldada (MCCB) com proteção de fuga à terra / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-gama | NV-S (classe padrão) preparado para surtos harmônicos |
| Funções | Disjuntor de caixa moldada (MCCB) com proteção de fuga à terra / Disjuntor de Fuga à Terra (ELCB) |
| Projeto | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 800A |
| Corrente de disparo nominal | 800 AT |
| Corrente de quadro nominal | 800 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade de interrupção em curto-circuito (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) |
| Capacidade de interrupção em curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 50kA (400Vac) 50kA (415Vac) 42kA (440Vac) |
| Capacidade de interrupção em curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (curto-circuito) Proteção de fuga à terra |
| Configurações de proteção | Sobrecarga — limiar de disparo ajustável 400A-800A |
| Dimensões | A210mm x L275mm x P155mm |
| Durabilidade elétrica (com carga) | 500 operações |
| Durabilidade mecânica (sem carga) | 4000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV800SEW3P800A100 |
| Tensão nominal (CA) – Fase-fase | 200-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de recebimento e distribuição e de maquinário. Esta série é o resultado de uma evolução revolucionária Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NV800SEW3P800A100.
