Principais recursos

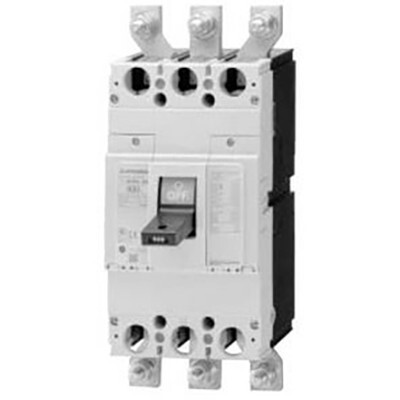

- Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada
- Disjuntor de Fuga à Terra (ELCB)
- Série WS-V (alta performance)
- Classe NV-S (pronto para harmonias de surto)
- 3 polos (3P)
- Corrente nominal de 600A
- Sensibilidade de corrente residual ajustável (100mA / 200mA / 500mA)
- Capacidade de interrupção em curto-circuito (Icu) de até 50kA (a 400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais de olhal ou barras
- Chave auxiliar e bloco de terminais de fio vertical pré-instalados
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra embutida / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-S (classe padrão) pronto para harmonias de surto |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra embutida / Disjuntor de Fuga à Terra (ELCB) |
| Design | Chave auxiliar pré-instalada bloco de terminais de fio vertical tipo alta velocidade |
| Polos | 3 polos (3P) |
| Corrente Nominal | 600A |
| Corrente nominal do disparo | 600 AT |
| Corrente nominal do quadro | 600 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão frontal por terminais de olhal ou barras |
| Capacidade de interrupção em curto-circuito limite (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) |
| Capacidade de interrupção em curto-circuito de serviço (Ics) | 85kA (200Vac) 85kA (230Vac) 50kA (400Vac) 50kA (415Vac) 42kA (440Vac) |
| Capacidade de interrupção em curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção de fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 600A |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV630SW3P600AY100 |
| Tensão Nominal (CA) – Fase-a-fase | 200-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A novíssima série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de maquinário de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
—SEPARATOR—
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é equivalente ao modelo NV630SW3P600AY100.
Para mais informações e suporte, entre em contato conosco.
