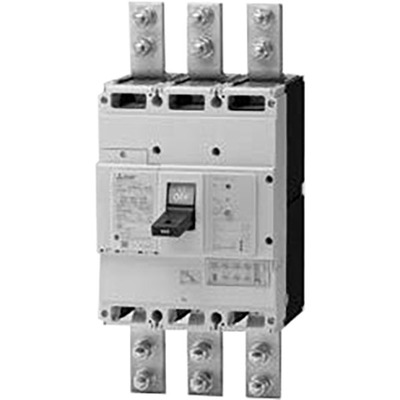

Disjuntor Mitsubishi NV800-HEW3P800A100 – 800A, 3P, Proteção DR Disjuntor Mitsubishi Electric NV800-HEW3P800A100, 3 polos, 800A, com proteção de corrente de fuga ajustável, ideal para sistemas de distribuição.
Visão geral
Este é um Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, série WS-V, linha NV-H, de alta performance e preparado para surtos harmônicos. Equipado com proteção de corrente de fuga embutida (ELCB – Earth Leakage Circuit Breaker), este modelo de alta velocidade (high-speed type) é projetado para garantir segurança e confiabilidade em sistemas elétricos.
Com 3 polos (3P) e corrente nominal de 800A, o disjuntor oferece sensibilidade ajustável para corrente residual em 100mA, 200mA ou 500mA. Possui capacidade de interrupção de curto-circuito (Icu) de 70kA a 400Vac, conforme a norma IEC60947. A unidade de disparo é eletrônica, com conexão frontal por terminais ou barras.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção de corrente de fuga embutida (ELCB)
- Modelo de alta velocidade (high-speed type)
- Série WS-V, linha NV-H (alta performance, preparado para surtos harmônicos)
- 3 polos (3P)
- Corrente nominal de 800A
- Sensibilidade ajustável para corrente residual: 100mA / 200mA / 500mA
- Unidade de disparo eletrônica
- Conexão frontal por terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção de corrente de fuga embutida / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-H (alta performance, preparado para surtos harmônicos) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 800A |
| Corrente de disparo nominal | 800 AT |
| Corrente de moldura nominal | 800 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 70kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 70kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônico |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (curto-circuito) Proteção de corrente de fuga |
| Configurações de proteção | Sobrecarga — limiar de disparo ajustável 400A-800A |
| Dimensões | L210mm x A275mm x P155mm |
| Durabilidade elétrica (com carga) | 500 operações |
| Durabilidade mecânica (sem carga) | 4000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV800HEW3P800A100 |
| Tensão nominal (AC) – Fase-a-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
A série WS-V da Mitsubishi Electric foi desenvolvida com nova tecnologia de interrupção para responder às necessidades individuais do mercado de recebimento e distribuição de energia. Este modelo é compatível com os mais recentes padrões internacionais, oferecendo desempenho ideal.
