Visão geral

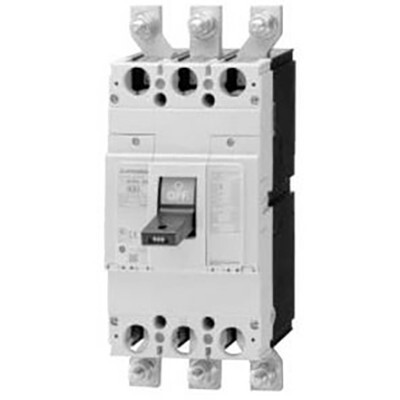

Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB) de alta velocidade, série WS-V NV-C da Mitsubishi Electric. Projetado para atender às necessidades do mercado de distribuição de energia, este disjuntor de 3 polos oferece desempenho aprimorado e é compatível com as mais recentes normas internacionais.
O modelo NV630-CW3P500A100 possui corrente nominal de 500A e sensibilidade de corrente residual ajustável entre 100mA, 200mA e 500mA. Sua capacidade de interrupção de curto-circuito (Icu) é de 36kA a 400Vac, em conformidade com a norma IEC60947.
Este disjuntor utiliza uma unidade de disparo Termomagnética (fixa) com proteção contra sobrecarga, curto-circuito e fuga à terra. As conexões são realizadas por meio de terminais ou barras na parte frontal.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada
- Disjuntor de Fuga à Terra (ELCB) de alta velocidade
- Série WS-V, linha NV-C (classe econômica)
- 3 polos (3P)
- Corrente nominal de 500A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade nominal de interrupção de curto-circuito (Icu): 36kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Proteções: Térmica (Sobrecarga), Magnética (Curto-circuito), Fuga à Terra
- Conexão: Terminais frontais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / ELCB |
| Série do Produto / Nome da Família | Série WS-V |
| Nome da Sub-linha | NV-C (classe econômica) preparado para surto harmônico |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente Nominal | 500A |
| Corrente de Disparo Nominal | 500 AT |
| Corrente de Quadro Nominal | 600 AF |
| Sensibilidade de Corrente Residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão Nominal de Impulso (Uimp) | 8 kV |
| Tipo de Conexão | Conexão com terminais frontais ou barras |
| Capacidade Nominal de Interrupção de Curto-Circuito (Icu) | 50kA (200Vac; IEC60947) 50kA (230Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) |
| Capacidade de Interrupção de Curto-Circuito de Serviço (Ics) | 25kA (200Vac) 25kA (230Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) |
| Capacidade de Interrupção de Curto-Circuito de Serviço como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de Unidade de Disparo | Termomagnética (fixa) |
| Funções de Proteção | Proteção Térmica (Sobrecarga) Proteção Magnética (Curto-circuito) Proteção contra Fuga à Terra |
| Configurações de Proteção | Proteção Térmica (Sobrecarga) — limiar de disparo fixo em 500A |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade Elétrica (com carga) | 1000 operações |
| Durabilidade Mecânica (sem carga) | 6000 operações |
| Categoria de Utilização | A |
| Status do Produto do Fabricante | Comercializado |
| Equivalente a | NV630CW3P500A100 |
| Tensão Nominal (CA) – Fase-Fase | 200-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A novíssima série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de recebimento e distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é um substituto direto para o SKU NV630CW3P500A100.
