Visão geral

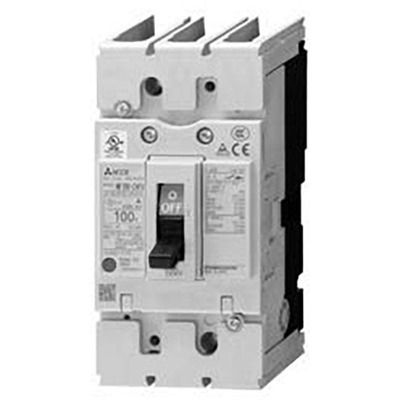

Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra integrada, também classificado como Disjuntor de Fuga de Terra (ELCB) de alta velocidade. Este equipamento da Mitsubishi é listado sob a norma UL 489 e pertence à linha NF-C (classe econômica), oferecendo alta performance e confiabilidade.
Projetado com tecnologia de corte aprimorada, o disjuntor NV100-CVFU3P80A50 garante desempenho superior e conformidade com os mais recentes padrões internacionais. Possui 3 polos, corrente nominal de 80A e sensibilidade residual de 50mA, sendo ideal para aplicações que exigem proteção contra sobrecargas, curtos-circuitos e faltas à terra.
A unidade de disparo é do tipo Termo-Magnético com configurações fixas, e as conexões são feitas por terminais frontais ou barramentos. O disjuntor é projetado para atender às necessidades específicas de mercados de distribuição e máquinas, apresentando uma evolução revolucionária em tecnologia de interrupção.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra
- Classificação UL 489 e NF-C (classe econômica)
- Alta velocidade de atuação
- 3 polos (3P)
- Corrente nominal de 80A
- Sensibilidade de corrente residual de 50mA
- Capacidade de interrupção de curto-circuito de 14kA (UL 489)
- Unidade de disparo Termo-Magnético fixa
- Conexão por terminais frontais ou barramentos
- Proteção contra sobrecarga, curto-circuito e fuga de terra
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra / ELCB |
| Série do produto / Nome da família | ELCBs Listados UL 489 (prontos para surtos harmônicos) |
| Nome da sub-linha | NF-C (classe econômica) |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 80A |
| Corrente nominal de disparo | 80 AT |
| Corrente nominal do quadro | 100 AF |
| Sensibilidade de corrente residual | 50mA |
| Tensão nominal (CA) | 120-240Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade de interrupção de curto-circuito | 14kA (120Vca; UL489) 14kA (240Vca; UL489) |
| Capacidade de interrupção de curto-circuito (Icu) | 15kA (100Vca; IEC60947) 15kA (230Vca; IEC60947) 10kA (400Vca; IEC60947) 10kA (440Vca; IEC60947) |
| Capacidade de interrupção em serviço (Ics) | 8kA (100Vca) 8kA (230Vca) 5kA (400Vca) 5kA (440Vca) |
| Capacidade de interrupção em serviço como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termo-Magnético (fixo) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — Limiar de disparo fixado em 80A |
| Modo de montagem | Montagem em superfície (ou em trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV100CVFU3P80A50 |
| Tensão nominal (CA) – Fase a fase | 100-440 V |
| Norma(s) em conformidade | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para responder às necessidades individuais do mercado de máquinas e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
Este produto é equivalente ao modelo NV100CVFU3P80A50.
Entre em contato para mais informações sobre este produto.
