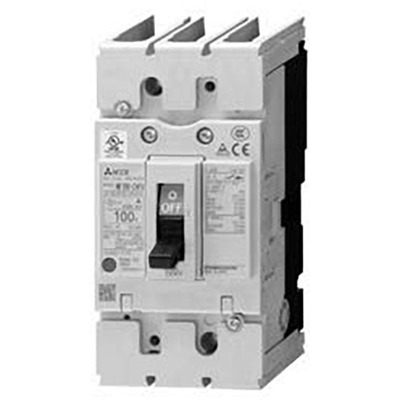

Disjuntor Mitsubishi NV100-CVFU3P75A30: Proteção e Segurança Disjuntor caixa moldada (MCCB) da Mitsubishi Electric, modelo NV100-CVFU3P75A30, com proteção contra fuga de terra de alta velocidade. Projetado para aplicações de classe econômica NF-C, este disjuntor de 3 polos oferece corrente nominal de 75A e sensibilidade de corrente residual de 30mA, garantindo a segurança em instalações elétricas. O disjuntor cumpre as normas UL 489 e IEC60947, apresentando capacidade de interrupção de curto-circuito de 10kA a 400Vac e 14kA a 240Vac. Conta com unidade de disparo termomagnética fixa e conexões frontais para barramentos ou cabos. Sua construção robusta e tecnologia de corte aprimorada asseguram desempenho confiável e compatibilidade com os mais recentes padrões internacionais. Principais recursos: * Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de terra (ELCB) * Tipo de alta velocidade * 3 polos (3P) * Corrente nominal de 75A * Sensibilidade de corrente residual de 30mA * Capacidade nominal de interrupção de curto-circuito (Icu) de 10kA (400Vac) * Unidade de disparo termomagnética fixa * Conexão por terminais frontais ou barramentos Especificações: | Parâmetro | Valor | | :—————————————————— | :———————————————————————— | | Marca Principal | Mitsubishi | | Função Principal | Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de terra / ELCB | | Série de produtos / Nome da família | UL 489 Listed ELCBs (harmonic surge ready) | | Nome da sub-gama | NF-C (classe econômica) | | Funções | Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de terra / ELCB | | Design | Tipo de alta velocidade | | Polos | 3 polos (3P) | | Corrente nominal | 75A | | Corrente de disparo nominal | 75 AT | | Corrente de quadro nominal | 100 AF | | Sensibilidade de corrente residual | 30mA | | Tensão nominal (CA) | 120-240Vca (UL 489) | | Tensão nominal de impulso (Uimp) | 6 kV | | Tipo de conexão | Conexão por terminais frontais ou barramentos | | Capacidade nominal de interrupção de curto-circuito | 14kA (120Vca; UL489) 14kA (240Vca; UL489) | | Capacidade nominal limite de interrupção de curto-circuito (Icu) | 15kA (100Vca; IEC60947) 15kA (230Vca; IEC60947) 10kA (400Vca; IEC60947) 10kA (440Vca; IEC60947) | | Capacidade nominal de interrupção de serviço de curto-circuito (Ics) | 8kA (100Vca) 8kA (230Vca) 5kA (400Vca) 5kA (440Vca) | | Capacidade nominal de interrupção de serviço de curto-circuito como porcentagem de Icu (Ics%) | (400Vca) 50 % | | Tipo de unidade de disparo | Termomagnético (fixo) | | Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra | | Ajustes de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 75A | | Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) | | Dimensões | L75mm x A150mm x P90mm | | Categoria de utilização | A | | Status do produto do fabricante | Comercializado | | Equivalente a | NV100CVFU3P75A30 | | Tensão Nominal (CA) – Fase a Fase | 100-440 V | | Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE | | Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de distribuição e recebimento. Esta série é o resultado de uma evolução revolucionária. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para oferecer desempenho ideal de acordo com as necessidades individuais. | | Grau de poluição | 2 | Documentos: * Mitsubishi – Low-voltage power distribution products – Catalog.pdf Este produto é fabricado pela Mitsubishi Electric. Entre em contato para mais informações. https://mokka-sensors.com.br/#contato
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi |
| Main function | Moulded Case Circuit Breaker (MCCB) with embedded earth leakage protection / ELCB |
| Product series / family name | UL 489 Listed ELCBs (harmonic surge ready) |
| Sub-range name | NF-C (economy class) |
| Functions | Moulded Case Circuit Breaker (MCCB) with embedded earth leakage protection / Earth Leakage Circuit Breaker (ELCB) |
| Design | high-speed type |
| Poles | 3-poles (3P) |
| Rated current | 75A |
| Trip current rating | 75 AT |
| Frame current rating | 100 AF |
| Residual current sensitivity | 30mA |
| Rated voltage (AC) | 120-240Vac (UL 489) |
| Rated impulse voltage (Uimp) | 6 kV |
| Connection type | Front lugs or bars connection |
| Short circuit breaking rating | 14kA (120Vac; UL489) 14kA (240Vac; UL489) |
| Ultimate short circuit current breaking capacity (Icu) | 15kA (100Vac; IEC60947) 15kA (230Vac; IEC60947) 10kA (400Vac; IEC60947) 10kA (440Vac; IEC60947) |
| Service short circuit current breaking capacity (Ics) | 8kA (100Vac) 8kA (230Vac) 5kA (400Vac) 5kA (440Vac) |
| Service short circuit current breaking capacity as a percentage of Icu (Ics%) | (400Vac) 50 % |
| Trip unit type | Thermal-Magnetic (fixed) |
| Protection functions | Thermal protection (Overload) Magnetic protection (Short-circuit) Earth leakage protection |
| Protection settings | Thermal protection (Overload) — tripping threshold fixed at 75A |
| Mounting mode | Surface mounting (or DIN rail with optional adapter) |
| Dimensions | W75mm x H150mm x D90mm |
| Utilisation category | A |
| Manufacturer product status | Commercialized |
| Equivalent to | NV100CVFU3P75A30 |
| Rated Voltage (AC) – Phase-to-phase | 100-440 V |
| Compliant with standard(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 TUV approval CE marking |
| Benefits | The all-new “World Super V Series (WS-V Series)” built with a new breaking technology is designed to respond to the individual market needs of the receiving and distribution and machineries. This series is the result of revolutionary evolution Equipped with a new cutoff technology to enhance interrupting performance Compatible with the latest standards of various countries to deliver optimal performance according to individual needs. |
| Degree of pollution | 2 |
