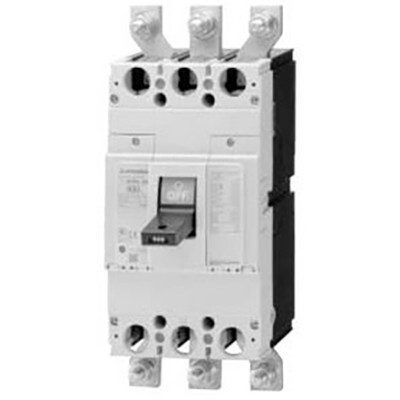

Disjuntor Caixa Moldada Mitsubishi WS-V NV-S 3P 630A 50kA 100-500mA Disjuntor Caixa Moldada (MCCB) Mitsubishi Electric WS-V NV-S 3P 630A 50kA com proteção contra fuga de corrente, SKU NV630-SW3P630A100.
Visão geral
Disjuntor caixa moldada (MCCB) da série WS-V da Mitsubishi Electric, com proteção contra fuga de corrente integrada (ELCB) de alta velocidade. Este modelo pertence à classe padrão NV-S e está pronto para surtos harmônicos, oferecendo alta performance em aplicações de distribuição e maquinário.
Com 3 polos (3P) e corrente nominal de 630A, o disjuntor possui sensibilidade ajustável para corrente residual (100mA / 200mA / 500mA) e uma capacidade de interrupção de curto-circuito (Icu) de 50kA a 400Vac, em conformidade com a norma IEC60947. A unidade de disparo é termomagnética fixa e a conexão é feita por barramentos ou terminais frontais.
A nova tecnologia de interrupção da série WS-V foi desenvolvida para atender às necessidades específicas do mercado, oferecendo desempenho otimizado e compatibilidade com os padrões internacionais mais recentes.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / ELCB
- Tipo de alta velocidade
- Série WS-V, subfamília NV-S (classe padrão)
- 3 polos (3P)
- Corrente nominal: 630A
- Sensibilidade de corrente residual: 100mA / 200mA / 500mA (ajustável)
- Capacidade nominal de interrupção de curto-circuito (Icu): 50kA a 400Vac
- Unidade de disparo termomagnética fixa
- Conexão por terminais frontais ou barramentos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / ELCB |
| Série/família de produtos | Série WS-V |
| Nome da subgama | NV-S (classe padrão) pronto para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / ELCB |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 630A |
| Corrente de disparo nominal | 630 AT |
| Corrente de quadro nominal | 630 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de serviço de curto-circuito (Ics) | 85kA (200Vac) 85kA (230Vac) 50kA (400Vac) 50kA (415Vac) 42kA (440Vac) |
| Capacidade nominal de interrupção de serviço de curto-circuito como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de corrente |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 630A |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV630SW3P630A100 |
| Tensão Nominal (AC) – Fase a fase | 200-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é um disjuntor caixa moldada (MCCB) fabricado pela Mitsubishi Electric.
