Visão geral

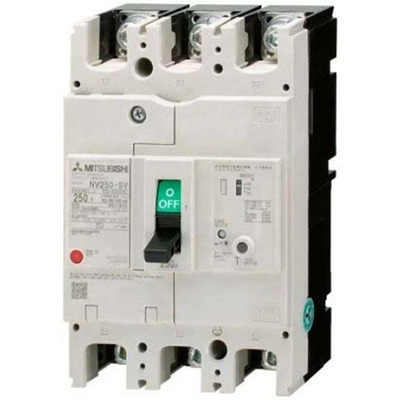

O Disjuntor Caixa Moldada (MCCB) NV250-SV3P250A100 da Mitsubishi Electric, pertencente à série WS-V (classe NV-S), é um dispositivo de alta velocidade projetado com tecnologia de ruptura inovadora. Ele integra proteção contra fuga de corrente (ELCB) e é compatível com surtos harmônicos, atendendo às exigências dos mercados de distribuição e maquinário.
Este modelo de 3 polos (3P) possui corrente nominal de 250A e oferece sensibilidade ajustável para corrente residual de 100mA, 200mA ou 500mA. Com uma capacidade de interrupção de curto-circuito (Icu) de 36kA a 400Vac, em conformidade com a norma IEC60947, garante segurança e confiabilidade em instalações elétricas.
A unidade de disparo termomagnética fixa e a conexão frontal por terminais ou barramentos facilitam a instalação e manutenção. Sua concepção robusta e a qualidade Mitsubishi Electric asseguram desempenho otimizado e durabilidade.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Corrente de Fuga (ELCB)
- Tipo de alta velocidade
- Série WS-V, linha NV-S (classe padrão), preparado para surtos harmônicos
- 3 polos (3P)
- Corrente nominal: 250A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade de interrupção de curto-circuito (Icu): 36kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barramentos
- Proteção contra sobrecarga (térmica) e curto-circuito (magnética)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-S (classe padrão) preparado para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Corrente de Fuga (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 250A |
| Corrente de disparo | 250 AT |
| Corrente de quadro | 250 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade de interrupção de curto-circuito limite (Icu) | 85kA (100Vac; IEC60947) 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 85kA (100Vac) 85kA (200Vac) 85kA (230Vac) 36kA (400Vac) 36kA (415Vac) 36kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 250A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250SV3P250A100 |
| Tensão Nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE |
| Benefícios | A nova “World Super V Series (WS-V Series)” construída com uma nova tecnologia de ruptura foi projetada para responder às necessidades individuais do mercado de recebimento e distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
