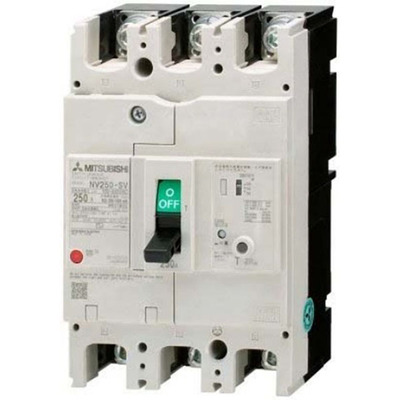

Disjuntor Caixa Moldada Mitsubishi WS-V NV-S 3P 225A 30mA 36kA DR Disjuntor Caixa Moldada (MCCB) com DR Mitsubishi WS-V NV-S 3P 225A 30mA 36kA, SKU: NV250-SV3P225A30. Alta performance e proteção contra fuga de corrente.
Visão geral
Este é um Disjuntor Caixa Moldada (MCCB) com proteção de fuga de terra integrada, também conhecido como Disjuntor de Corrente de Fuga (ELCB). O modelo pertence à série WS-V da Mitsubishi Electric, especificamente a linha NV-S de classe padrão, preparada para sobretensão harmônica.
Projetado para alta velocidade, este disjuntor de 3 polos (3P) possui uma corrente nominal de 225A e sensibilidade residual de corrente de 30mA. Sua capacidade de interrupção de curto-circuito (Icu) é de 36kA a 400Vac, em conformidade com a norma IEC60947. Conta com unidade de disparo termomagnética fixa e é voltado para conexão por barramentos ou terminais frontais.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção de fuga de terra integrada / Disjuntor de Corrente de Fuga (ELCB)
- Tipo de alta velocidade
- Série WS-V da Mitsubishi Electric
- Linha NV-S (classe padrão) preparada para sobretensão harmônica
- 3 polos (3P)
- Corrente nominal: 225A
- Sensibilidade residual de corrente: 30mA
- Capacidade de interrupção de curto-circuito (Icu): 36kA (400Vac)
- Unidade de disparo termomagnética (fixa)
- Conexão por terminais frontais ou barramentos
- Em conformidade com as normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção de fuga de terra integrada / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-S (classe padrão) preparada para sobretensão harmônica |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção de fuga de terra integrada / Disjuntor de Corrente de Fuga (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 225A |
| Corrente nominal do disparo | 225 AT |
| Corrente nominal do quadro | 225 AF |
| Sensibilidade residual de corrente | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade última de interrupção de curto-circuito (Icu) | 85kA (100Vac; IEC60947) 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 85kA (100Vac) 85kA (200Vac) 85kA (230Vac) 36kA (400Vac) 36kA (415Vac) 36kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de corrente |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 225A |
| Dimensões | C105mm x A165mm x L92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250SV3P225A30 |
| Tensão nominal (CA) – Fase a fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de recebimento e distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é um componente da linha WS-V da Mitsubishi Electric, projetado para oferecer alta confiabilidade e segurança em aplicações de distribuição de energia elétrica.
