Visão geral

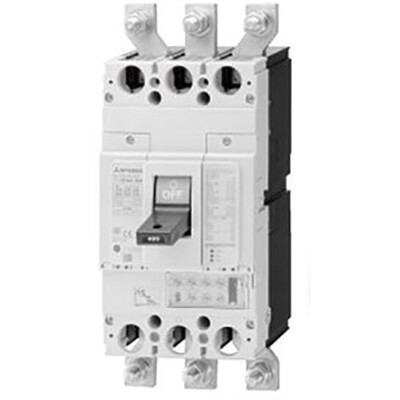

Disjuntor Caixa Moldada (MCCB) de alta velocidade com proteção de fuga à terra integrada, também conhecido como Disjuntor de Fuga à Terra (ELCB). Pertence à série WS-V da Mitsubishi Electric, com o sub-range NV-R, projetado para alta performance e preparado para surtos harmônicos.
Este modelo possui 3 polos (3P), corrente nominal de 400A e sensibilidade de corrente residual de 30mA. Sua capacidade de interrupção de curto-circuito (Icu) é de 125kA a 400Vac, em conformidade com a norma IEC60947.
Conta com uma unidade de disparo eletrônica e permite conexão frontal por terminais ou barras. É uma solução robusta para proteção contra sobrecorrentes e falhas de isolamento.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB)
- Tipo de alta velocidade
- Série WS-V, sub-range NV-R (classe de alta performance)
- 3 polos (3P)
- Corrente nominal: 400A
- Sensibilidade de corrente residual: 30mA
- Capacidade de interrupção de curto-circuito (Icu): 125kA (400Vac)
- Unidade de disparo eletrônica
- Conexão frontal por terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB) |
| Série / nome da família do produto | Série WS-V |
| Nome do sub-range | NV-R (classe de alta performance) preparado para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 400A |
| Corrente de disparo nominal | 400 AT |
| Corrente de quadro nominal | 400 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 150kA (100Vac; IEC60947) 150kA (200Vac; IEC60947) 150kA (230Vac; IEC60947) 125kA (400Vac; IEC60947) 125kA (415Vac; IEC60947) 125kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de serviço de curto-circuito (Ics) | 75kA (100Vac) 75kA (200Vac) 75kA (230Vac) 63kA (400Vac) 63kA (415Vac) 63kA (440Vac) |
| Capacidade nominal de interrupção de serviço de curto-circuito como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente Proteção magnética (Curto-circuito) Proteção de fuga à terra |
| Configurações de proteção | Sobrecarga — limiar de disparo ajustável 200A-400A |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV400REW3P400A30 |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
A série WS-V da Mitsubishi Electric foi desenvolvida com nova tecnologia de interrupção para atender às necessidades específicas de mercados de recebimento, distribuição e maquinário, representando uma evolução revolucionária. Compatível com os padrões mais recentes de diversos países.
