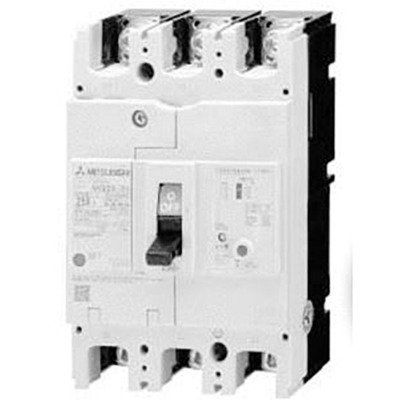

Disjuntor Caixa Moldada Mitsubishi WS-V NV-H 3P 250A 100mA/200mA/500mA Disjuntor caixa moldada (MCCB) Mitsubishi Electric com proteção contra fuga de terra, série WS-V NV-H, 3 polos, 250A, sensibilidade ajustável de 100mA/200mA/500mA. SKU: NV250HV3P250A100-J.
Visão geral
Este disjuntor de caixa moldada (MCCB) da série WS-V NV-H da Mitsubishi Electric integra proteção contra fuga de terra, funcionando como um Dispositivo Diferencial Residual (DR). É um disjuntor do tipo com retardo de tempo, projetado para aplicações de alta performance e pronto para surtos harmônicos, oferecendo confiabilidade em sistemas de distribuição elétrica.
Com capacidade de interrupção de curto-circuito (Icu) de 75kA a 400V conforme IEC60947, o modelo NV250HV3P250A100-J possui 3 polos e corrente nominal de 250A. Sua sensibilidade à corrente residual é ajustável entre 100mA, 200mA e 500mA, permitindo a adequação a diferentes requisitos de proteção. A unidade de disparo é Termomagnética com ajuste fixo.
O disjuntor oferece flexibilidade de conexão através de terminais frontais (lugs) ou barras de conexão. Sua construção e tecnologia avançada visam otimizar o desempenho e atender aos mais recentes padrões internacionais, proporcionando uma solução robusta para proteção elétrica em diversas instalações industriais e comerciais.
Principais recursos
- Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga de terra (DR)
- Série WS-V, sub-gama NV-H (alta performance, pronto para surtos harmônicos)
- Tipo com retardo de tempo
- 3 polos (3P)
- Corrente nominal de 250A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade nominal de interrupção de curto-circuito (Icu): 75kA (400V)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais (lugs) ou barras
- Conforme normas IEC 60947-2 e EN 60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de fuga de terra (ELCB) |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-gama | NV-H (alta performance, pronto para surtos harmônicos) |
| Funções | Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de fuga de terra (ELCB) |
| Design | Tipo com retardo de tempo |
| Polos | 3 polos (3P) |
| Corrente nominal | 250A |
| Corrente de disparo nominal | 250 AT |
| Corrente de quadro nominal | 250 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais (lugs) ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (100Vca; IEC60947) 100kA (200Vca; IEC60947) 100kA (230Vca; IEC60947) 75kA (400Vca; IEC60947) 70kA (415Vca; IEC60947) 65kA (440Vca; IEC60947) |
| Capacidade de interrupção de serviço de curto-circuito (Ics) | 100kA (100Vca) 100kA (200Vca) 100kA (230Vca) 75kA (400Vca) 70kA (415Vca) 65kA (440Vca) |
| Capacidade de serviço de curto-circuito como percentual de Icu (Ics%) | (400Vca) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 250A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P250A100J |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de recebimento e distribuição e maquinários. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Compatível com as normas IEC 60947-2 e EN 60947-2. O modelo NV250HV3P250A100-J é o equivalente a NV250HV3P250A100J.
