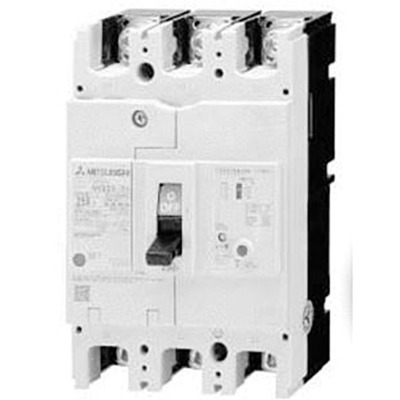

Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção de vazamento de terra embarcada / Disjuntor de Vazamento de Terra (ELCB)
- Tipo de alta velocidade
- Série WS-V, subfamília NV-H (classe de alto desempenho)
- 3 polos (3P)
- Corrente nominal de 200A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade de interrupção de curto-circuito (Icu): 75kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção de vazamento de terra embarcada / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-H (classe de alto desempenho) pronto para surto harmônico |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção de vazamento de terra embarcada / Disjuntor de Vazamento de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 200A |
| Corrente de disparo nominal | 200 AT |
| Corrente de quadro nominal | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade limite de interrupção de curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção de vazamento de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 200A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P200A100 |
| Tensão Nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)” construída com uma nova tecnologia de interrupção foi projetada para responder às necessidades individuais do mercado de máquinas de recepção, distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é comercializado pela Mitsubishi Electric e é equivalente ao modelo NV250HV3P200A100.
Entre em contato conosco para mais informações.
