Visão geral

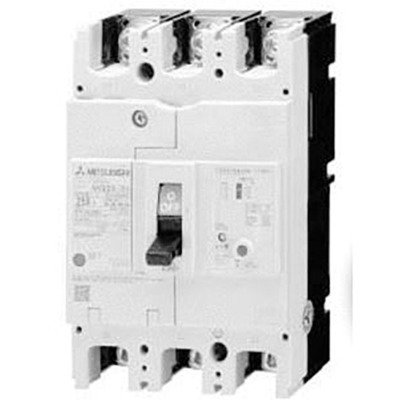

Disjuntor de caixa moldada (MCCB) de alta velocidade com proteção embutida contra fuga à terra, também conhecido como Disjuntor de Fuga à Terra (ELCB). Este equipamento pertence à série WS-V da Mitsubishi Electric, linha NV-H, projetada para alta performance e pronta para lidar com surtos harmônicos.
Com 3 polos (3P), corrente nominal de 125A e sensibilidade residual de 30mA, oferece capacidade de interrupção de curto-circuito (Icu) de 75kA a 400Vac, em conformidade com a norma IEC60947. Possui unidade de disparo Termo-Magnética (fixa) e conexão frontal por terminais ou barras.
Principais recursos
- Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga à terra (ELCB)
- Tipo de alta velocidade
- Série WS-V, sub-linha NV-H (alta performance, pronta para surtos harmônicos)
- 3 polos (3P)
- Corrente nominal de 125A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 75kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão frontal para terminais ou barras
- Proteção contra sobrecarga, curto-circuito e fuga à terra
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor de caixa moldada (MCCB) com proteção embutida contra fuga à terra / ELCB |
| Série do produto / nome da família | Série WS-V |
| Nome do sub-range | NV-H (alta performance, pronta para surtos harmônicos) |
| Funções | Disjuntor de caixa moldada (MCCB) com proteção embutida contra fuga à terra / Disjuntor de Fuga à Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 125A |
| Classificação da corrente de disparo | 125 AT |
| Classificação da corrente de quadro | 225 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 125A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P125A30 |
| Tensão Nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de equipamentos de recebimento, distribuição e máquinas. Esta série é o resultado de uma evolução revolucionária. Equipada com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ótimo de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é equivalente ao modelo NV250HV3P125A30.
