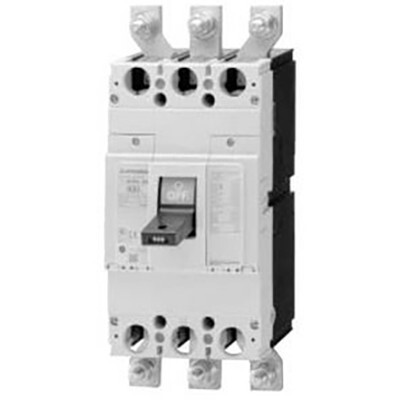

Disjuntor Caixa Moldada Mitsubishi WS-V NV-C 600A 3P 36kA 100-500mA Disjuntor caixa moldada NV630-CW3P600A100 Mitsubishi Electric WS-V NV-C, 3 polos, 600A, 36kA (400V), com proteção contra fuga de terra.
Visão geral
Este disjuntor de caixa moldada (MCCB), parte da série WS-V da Mitsubishi Electric, modelo NV-C, é projetado para aplicações de classe econômica e preparado para correntes harmônicas transitórias. Atua como disjuntor de fuga de terra (ELCB) de alta velocidade, garantindo proteção contra sobrecargas e curtos-circuitos.
Oferece flexibilidade com sensibilidade ajustável de corrente residual de 100mA, 200mA ou 500mA. Sua capacidade de interrupção de curto-circuito (Icu) é de 36kA a 400Vac, em conformidade com a norma IEC60947.
Principais recursos
- Disjuntor de caixa moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de fuga de terra (ELCB)
- Tipo de alta velocidade
- 3 polos (3P)
- Corrente nominal de 600A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade de interrupção de curto-circuito (Icu): 36kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal por terminais ou barras
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi |
| Função Principal | Disjuntor de Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série do produto / Nome da família | Série WS-V |
| Nome da subgama | NV-C (classe econômica) preparado para surtos harmônicos |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de fuga de terra (ELCB) |
| Projeto | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente Nominal | 600A |
| Corrente de disparo | 600 AT |
| Corrente de quadro | 600 AF |
| Sensibilidade de Corrente Residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão Nominal de Impulso (Uimp) | 8 kV |
| Tipo de Conexão | Conexão frontal por terminais ou barras |
| Capacidade Última de Interrupção de Curto-Circuito (Icu) | 50kA (200Vac; IEC60947) 50kA (230Vac; IEC60947) 36kA (400Vac; IEC60947) 36kA (415Vac; IEC60947) 36kA (440Vac; IEC60947) |
| Capacidade de Interrupção de Curto-Circuito de Serviço (Ics) | 25kA (200Vac) 25kA (230Vac) 18kA (400Vac) 18kA (415Vac) 18kA (440Vac) |
| Capacidade de Interrupção de Curto-Circuito de Serviço como percentual de Icu (Ics%) | (400Vac) 50 % |
| Tipo de Unidade de Disparo | Termomagnética (fixa) |
| Funções de Proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de Proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 600A |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade Elétrica (com carga) | 1000 operações |
| Durabilidade Mecânica (sem carga) | 6000 operações |
| Categoria de Utilização | A |
| Status do Produto do Fabricante | Comercializado |
| Equivalente a | NV630CW3P600A100 |
| Tensão Nominal (CA) – Fase-fase | 200-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A novíssima série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de recebimento e distribuição. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para oferecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este produto é equivalente ao modelo NV630CW3P600A100.
Para mais informações, entre em contato conosco.
