Visão geral

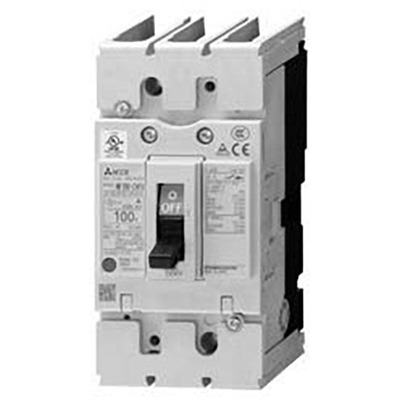

Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra, também conhecido como Disjuntor de Corrente de Fuga (ELCB), tipo de alta velocidade. Este modelo da Mitsubishi, listado pela UL 489, oferece proteção contra surtos harmônicos e se enquadra na classe econômica NF-C. Possui 3 polos (3P) e corrente nominal de 60A.
A sensibilidade de corrente residual é ajustável entre 100mA, 200mA e 500mA. A capacidade de interrupção em curto-circuito (Icu) é de 10kA a 400Vac, conforme a norma IEC60947, e a corrente nominal de curto-circuito é de 14kA a 240Vac, de acordo com a UL489. Conta com unidade de disparo Termomagnética com ajustes fixos e conexões por terminais frontais ou barramentos.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra
- Tipo de alta velocidade
- 3 polos (3P)
- Corrente nominal de 60A
- Sensibilidade de corrente residual ajustável (100mA / 200mA / 500mA)
- Capacidade de interrupção em curto-circuito de 10kA (IEC60947)
- Unidade de disparo Termomagnética fixa
- Conexão por terminais frontais ou barramentos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série do produto / nome da família | ELCBs Listados UL 489 (prontos para surto harmônico) |
| Nome do sub-range | NF-C (classe econômica) |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Corrente de Fuga (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 60A |
| Corrente de disparo nominal | 60 AT |
| Corrente de quadro nominal | 100 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal (CA) | 120-240Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção em curto-circuito | 14kA (120Vca; UL489) 14kA (240Vca; UL489) |
| Capacidade nominal de interrupção em curto-circuito (Icu) | 15kA (100Vca; IEC60947) 15kA (230Vca; IEC60947) 10kA (400Vca; IEC60947) 10kA (440Vca; IEC60947) |
| Capacidade nominal de serviço de interrupção em curto-circuito (Ics) | 8kA (100Vca) 8kA (230Vca) 5kA (400Vca) 5kA (440Vca) |
| Capacidade nominal de serviço de interrupção em curto-circuito como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 60A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV100CVFU3P60A100 |
| Tensão Nominal (CA) – Fase a Fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de distribuição e recebimento. Esta série é resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
Este disjuntor é compatível com os padrões IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02.
Entre em contato conosco para mais informações.
