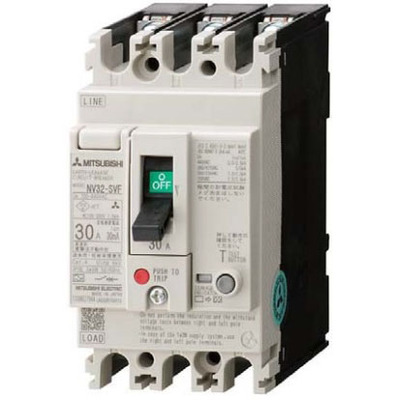

Disjuntor Caixa Moldada Mitsubishi Electric NV32-SVF3P5A30-CE Disjuntor Caixa Moldada Mitsubishi Electric NV32-SVF3P5A30-CE, 3 polos, 5A, 30mA, 5kA. Solução confiável para proteção contra sobrecargas e fugas à terra.
Visão geral
Este é um Disjuntor de Caixa Moldada (MCCB) com proteção de fuga de terra embutida, também conhecido como Disjuntor de Fuga à Terra (ELCB). Pertence à série NV-S de alta velocidade da Mitsubishi Electric, projetada para estar pronta para surtos harmônicos, garantindo desempenho robusto em diversas condições operacionais.
Com 3 polos, corrente nominal de 5A e sensibilidade de corrente residual de 30mA, este disjuntor oferece proteção eficaz contra sobrecorrente e falhas de isolamento. Sua capacidade de interrupção de curto-circuito (Icu) é de 5kA a 400Vac, em conformidade com a norma IEC60947. A unidade de disparo é termomagnética, com ajustes fixos, e a conexão é feita por meio de terminais frontais ou barramentos.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB)
- Tipo de alta velocidade
- Série Japan da Mitsubishi Electric – classe padrão, pronto para surtos harmônicos
- 3 polos (3P)
- Corrente nominal de 5A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 5kA (400Vac; IEC60947)
- Unidade de disparo termomagnética (fixa)
- Conexão por terminais frontais ou barramentos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / ELCB |
| Série do produto / nome da família | Série Japan |
| Nome do sub-gama | NV-S (classe padrão) pronto para surtos harmônicos |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Fuga à Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 5A |
| Corrente de disparo | 5 AT |
| Corrente de quadro | 30 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade de interrupção de curto-circuito último (Icu) | 7.5kA (100Vac; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (400Vac; IEC60947) 5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 7.5kA (100Vac) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (400Vac) 5kA (415Vac) 2.5kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 5A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A100mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV32SVF3P5A30CE |
| Tensão Nominal (CA) – Fase a fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 2ª edição GB14048.2 JIS C8201-2-1 Anexo 1 Anexo 2 Aprovação TUV Marcação CE Reconhecido pelo CCC |
| Grau de poluição | 2 |
Documentos
Este produto é um componente elétrico da Mitsubishi Electric. Para mais informações ou para solicitar um orçamento, entre em contato.
