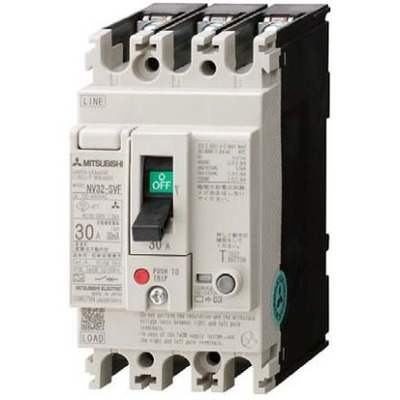

Disjuntor Caixa Moldada Mitsubishi NV32-SVF3P5A100 Disjuntor caixa moldada Mitsubishi Electric NV32-SVF3P5A100, 3 polos, 5A, 100mA, 5kA. Solução confiável para proteção contra sobrecarga, curto-circuito e fuga à terra.
Visão geral
Disjuntor caixa moldada (MCCB) com proteção contra fuga à terra embutida, tipo de alta velocidade, da série NV-S (classe padrão) da Mitsubishi Electric (Japão), pronto para surtos harmônicos. Este equipamento de 3 polos possui corrente nominal de 5A e sensibilidade de corrente residual de 100mA.
Com capacidade de interrupção de curto-circuito (Icu) de 5kA a 400Vac, em conformidade com IEC60947, este disjuntor utiliza uma unidade de disparo termomagnética fixa. Ele oferece conexão frontal para terminais ou barramentos, garantindo versatilidade na instalação.
Principais recursos
- Disjuntor caixa moldada com proteção contra fuga à terra
- Tipo de alta velocidade
- 3 polos
- Corrente nominal: 5A
- Sensibilidade de corrente residual: 100mA
- Capacidade de interrupção de curto-circuito: 5kA (400Vac)
- Unidade de disparo termomagnética fixa
- Conexão frontal para terminais ou barramentos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) com proteção contra fuga à terra / Disjuntor de fuga à terra (ELCB) |
| Série do produto / nome da família | Série Japan |
| Nome do sub-range | NV-S (classe padrão) pronto para surtos harmônicos |
| Funções | Disjuntor caixa moldada (MCCB) com proteção contra fuga à terra / Disjuntor de fuga à terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 5A |
| Corrente de disparo nominal | 5 AT |
| Corrente de quadro nominal | 30 AF |
| Sensibilidade de corrente residual | 100mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal para terminais ou barramentos |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 7.5kA (100Vac; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (400Vac; IEC60947) 5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço (Ics) | 7.5kA (100Vac) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (400Vac) 5kA (415Vac) 2.5kA (440Vac) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 5A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A100mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV32SVF3P5A100 |
| Tensão Nominal (CA) – Fase a Fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 2ª edição GB14048.2 JIS C8201-2-1 Ann.1 Ann.2 Aprovação TUV Marca CE Reconhecido pelo CCC |
| Grau de poluição | 2 |
Documentos
Este disjuntor é aplicável em sistemas elétricos onde se requer proteção contra sobrecargas, curtos-circuitos e correntes de fuga. A unidade de disparo é fixa para as funções de proteção térmica e magnética.
