Visão geral

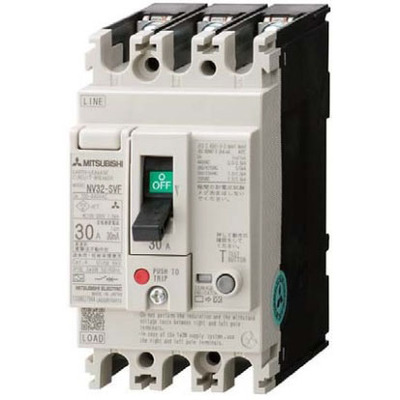

O Disjuntor Caixa Moldada (MCCB) NV32-SVF3P15A30-CE da Mitsubishi Electric é um dispositivo de alta velocidade com proteção integrada contra fugas à terra (ELCB). Pertence à série Japan, linha NV-S, com capacidade para harmonias de surto.
Este disjuntor de 3 polos (3P) possui corrente nominal de 15A e sensibilidade de corrente residual de 30mA, sendo adequado para aplicações que exigem proteção contra choques elétricos e prevenção de incêndios causados por falhas de isolamento. Sua capacidade nominal de interrupção de curto-circuito (Icu) é de 5kA em 400Vac, conforme a norma IEC60947.
O modelo conta com unidade de disparo Termo-Magnética (fixa) e permite conexão frontal por terminais (lugs) ou barras. Foi projetado para montagem em superfície ou trilho DIN com adaptador opcional.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fugas à terra
- Alta velocidade de atuação
- 3 polos (3P)
- Corrente nominal de 15A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 5kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão frontal por terminais ou barras
- Pronto para harmonias de surto
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fugas à terra / ELCB |
| Série do produto / Nome da família | Japan series |
| Nome do sub-range | NV-S (standard class) harmonic surge ready |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fugas à terra / Disjuntor de Fuga à Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3-polos (3P) |
| Corrente nominal | 15A |
| Corrente de disparo | 15 AT |
| Corrente de quadro | 30 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 7.5kA (100Vac; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (400Vac; IEC60947) 5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 7.5kA (100Vac) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (400Vac) 5kA (415Vac) 2.5kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fugas à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 15A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A100mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV32SVF3P15A30CE |
| Tensão nominal (AC) – Fase-fase | 100-440 V |
| Conforme norma(s) | IEC 60947-2 2ª edição GB14048.2 JIS C8201-2-1 Ann.1 Ann.2 Aprovação TUV Marcação CE CCC reconhecido |
| Grau de poluição | 2 |
Documentos
Este disjuntor é um produto da Mitsubishi Electric, fabricante japonês reconhecido mundialmente pela qualidade e confiabilidade de seus componentes elétricos. A série NV-S oferece uma solução robusta para proteção contra falhas elétricas em diversas aplicações industriais e comerciais.
