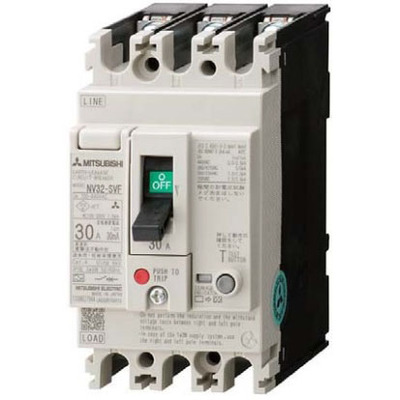

Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção de fuga de terra embutida / Disjuntor de Fuga de Terra (ELCB)
- Tipo de alta velocidade
- Série Japão – Classe Padrão NV-S, preparado para surtos harmônicos
- 3 polos (3P)
- Corrente nominal: 15A
- Sensibilidade de corrente residual: 100mA
- Capacidade de interrupção de curto-circuito (Icu): 5kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão de terminais frontais ou barras
- Proteção térmica (sobrecarga), magnética (curto-circuito) e contra fuga de terra
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga de terra embutida / ELCB |
| Série do produto / nome da família | Série Japão |
| Nome do sub-gama | NV-S (classe padrão) preparado para surtos harmônicos |
| Funções | Disjuntor de Caixa Moldada (MCCB) com proteção de fuga de terra embutida / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 15A |
| Corrente de disparo nominal | 15 AT |
| Corrente de quadro nominal | 30 AF |
| Sensibilidade de corrente residual | 100mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão de terminais frontais ou barras |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 7.5kA (100Vac; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (400Vac; IEC60947) 5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço (Ics) | 7.5kA (100Vac) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (400Vac) 5kA (415Vac) 2.5kA (440Vac) |
| Capacidade nominal de interrupção de corrente de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 15A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A100mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV32SVF3P15A100CE |
| Tensão nominal (AC) – Fase-a-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 2ª edição GB14048.2 JIS C8201-2-1 Ann.1 Ann.2 aprovação TUV marca CE reconhecido CCC |
| Grau de poluição | 2 |
Documentos
Este produto é equivalente ao modelo NV32SVF3P15A100CE. Consulte os documentos para informações detalhadas de instalação e aplicação. Para mais informações e assistência, entre em contato conosco.
