Visão geral

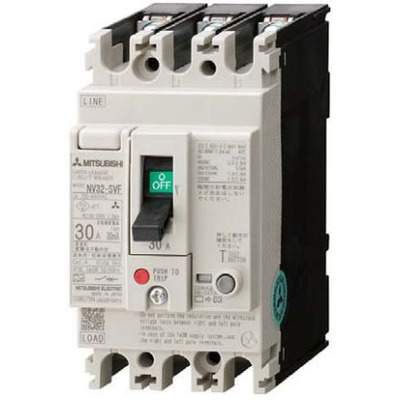

Este é um Disjuntor Caixa Moldada (MCCB) com proteção embutida contra fuga à terra, também conhecido como Disjuntor de Fuga à Terra (ELCB). É um modelo de alta velocidade, pertencente à série NV-S da Mitsubishi Electric, preparado para surtos harmônicos.
Projetado para aplicações trifásicas (3P), o dispositivo possui corrente nominal de 15A e sensibilidade de corrente residual de 100mA. Sua capacidade de interrupção de curto-circuito (Icu) é de 5kA a 400Vac, em conformidade com a norma IEC60947.
Conta com unidade de disparo termomagnética fixa e permite conexão frontal por meio de terminais ou barras. O disjuntor oferece proteção térmica (sobrecarga), magnética (curto-circuito) e contra fuga à terra, garantindo a segurança do sistema elétrico.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção embutida contra fuga à terra / Disjuntor de Fuga à Terra (ELCB)
- Tipo de alta velocidade
- Série Japan (NV-S) pronta para surtos harmônicos
- 3 polos (3P)
- Corrente nominal de 15A
- Sensibilidade de corrente residual de 100mA
- Capacidade de interrupção de curto-circuito (Icu) de 5kA (400Vac)
- Unidade de disparo TermoMagnética (fixa)
- Conexão frontal por terminais ou barras
- Proteção contra sobrecarga, curto-circuito e fuga à terra
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção embutida contra fuga à terra / ELCB |
| Série do produto / nome da família | Série Japan |
| Nome do sub-range | NV-S (classe padrão) pronta para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção embutida contra fuga à terra / Disjuntor de Fuga à Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 15A |
| Corrente de disparo | 15 AT |
| Corrente nominal do quadro | 30 AF |
| Sensibilidade de corrente residual | 100mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 7.5kA (100Vac; IEC60947) 7.5kA (200Vac; IEC60947) 7.5kA (230Vac; IEC60947) 5kA (400Vac; IEC60947) 5kA (415Vac; IEC60947) 2.5kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de curto-circuito de serviço (Ics) | 7.5kA (100Vac) 7.5kA (200Vac) 7.5kA (230Vac) 5kA (400Vac) 5kA (415Vac) 2.5kA (440Vac) |
| Capacidade nominal de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | TermoMagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 15A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L54mm x A100mm x P90mm |
| Durabilidade elétrica (com carga) | (440Vac) 6000 operações |
| Durabilidade mecânica (sem carga) | 10000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV32SVF3P15A100 |
| Tensão nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 2ª edição GB14048.2 JIS C8201-2-1 Ann.1 Ann.2 aprovação TUV marca CE reconhecido CCC |
| Grau de poluição | 2 |
Documentos
O disjuntor Mitsubishi Electric NV32-SVF3P15A100 é compatível com a série NV-S e atende às normas IEC 60947-2, GB14048.2 e JIS C8201-2-1.
Para mais informações ou para solicitar um orçamento, entre em contato conosco.
