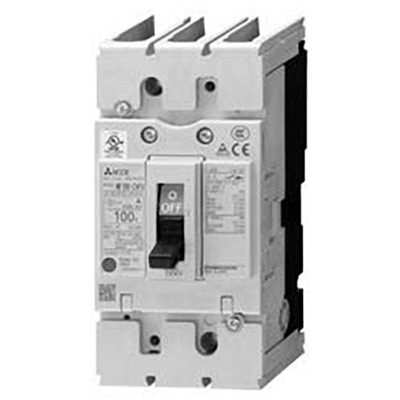

Principais recursos
- Disjuntor Caixa Moldada (MCCB) / Disjuntor de Fuga à Terra (ELCB)
- Alta velocidade
- 3 polos (3P)
- Corrente nominal de 60A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de 10kA (400Vca, IEC60947) / 14kA (240Vca, UL489)
- Unidade de disparo Termomagnética (fixa)
- Conexão frontal (terminais ou barramentos)
- Conforme UL 489 e IEC60947
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada / ELCB |
| Série do produto / Nome da família | UL 489 Listed ELCBs (harmonic surge ready) |
| Nome da sub-gama | NF-C (classe econômica) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 60A |
| Corrente de disparo nominal | 60 AT |
| Corrente de quadro nominal | 100 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal (CA) | 120-240Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barramentos |
| Capacidade de interrupção de curto-circuito | 14kA (120Vca; UL489) 14kA (240Vca; UL489) |
| Capacidade de interrupção de curto-circuito limite (Icu) | 15kA (100Vca; IEC60947) 15kA (230Vca; IEC60947) 10kA (400Vca; IEC60947) 10kA (440Vca; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 8kA (100Vca) 8kA (230Vca) 5kA (400Vca) 5kA (440Vca) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção de fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 60A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV100CVFU3P60A30 |
| Tensão Nominal (CA) – Fase a fase | 100-440 V |
| Norma(s) em conformidade | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Grau de poluição | 2 |
Documentos
A série “World Super V (WS-V Series)” foi desenvolvida com nova tecnologia de interrupção para atender às necessidades específicas de mercados de distribuição e maquinário, resultando em performance aprimorada e compatibilidade com os mais recentes padrões internacionais.
Para mais informações sobre este e outros produtos, entre em contato conosco.
