Visão geral

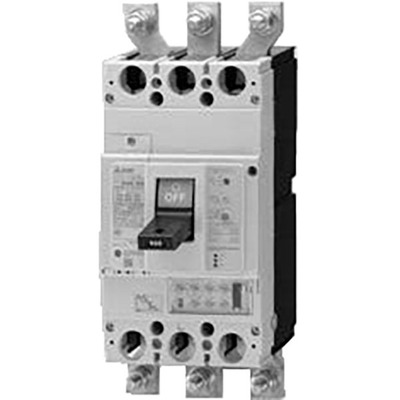

Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de corrente, também conhecido como disjuntor de fuga à terra (ELCB), tipo de alta velocidade. Pertencente à série WS-V da Mitsubishi, linha NV-S (classe padrão), preparado para surtos harmônicos.
Este equipamento trifásico (3P) possui corrente nominal de 630A e sensibilidade de corrente residual ajustável entre 100mA, 200mA e 500mA. Sua capacidade de interrupção de curto-circuito (Icu) é de 50kA em 400Vac, conforme a norma IEC60947.
Equipado com unidade de disparo eletrônica, oferece conexão por terminais frontais ou barras, garantindo versatilidade na instalação.
Principais recursos
- Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga à terra / Disjuntor de fuga à terra (ELCB)
- Tipo de alta velocidade
- Série WS-V
- Linha NV-S (classe padrão) preparado para surtos harmônicos
- 3 polos (3P)
- Corrente nominal de 630A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Unidade de disparo eletrônica
- Conexão por terminais frontais ou barras
- Proteções: Sobrecarga, Curto-circuito Magnético, Fuga à terra
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de corrente / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-gama | NV-S (classe padrão) preparado para surtos harmônicos |
| Polos | 3 polos (3P) |
| Corrente nominal | 630A |
| Corrente nominal de disparo | 630 AT |
| Corrente nominal de quadro | 630 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 85kA (100Vac; IEC60947) 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 85kA (100Vac) 85kA (200Vac) 85kA (230Vac) 50kA (400Vac) 50kA (415Vac) 42kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente, Proteção magnética (curto-circuito), Proteção contra fuga de corrente |
| Ajustes de proteção | Sobrecarga — limite de disparo ajustável 300A-630A |
| Dimensões | L140mm x A257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV630SEW3P630A100 |
| Tensão Nominal (AC) – Fase-a-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2, EN 60947-2, Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recebimento, distribuição e de uso geral. Esta série é o resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção, compatível com as normas mais recentes de diversos países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Fabricado por Mitsubishi Electric.
Entre em contato para mais informações.
