Principais recursos

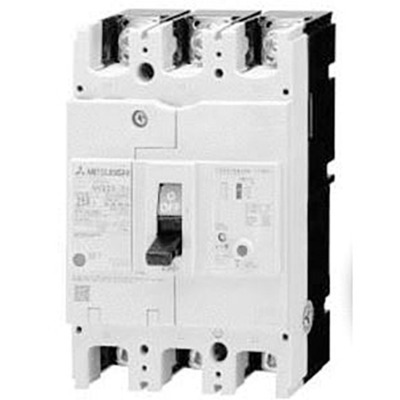

- Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de terra (ELCB)
- Tipo de alta velocidade
- Série WS-V, linha NV-H de alta performance
- 3 polos (3P)
- Corrente nominal de 175A
- Sensibilidade de corrente residual ajustável (100mA / 200mA / 500mA)
- Capacidade de interrupção de curto-circuito (Icu) de 75kA (400Vac)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais frontais ou barras
- Compatível com surtos harmônicos
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-H (classe de alta performance) compatível com surtos harmônicos |
| Funções | Disjuntor caixa moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de fuga de terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 175A |
| Corrente de disparo nominal | 175 AT |
| Corrente de quadro nominal | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade máxima de interrupção de curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Ajustes de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 175A |
| Dimensões | A105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10.000 operações |
| Durabilidade mecânica (sem carga) | 25.000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P175A100 |
| Tensão nominal (CA) – Fase a fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recepção, distribuição e. Esta série é o resultado de uma evolução revolucionária Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
—SEPARATOR—
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
