Visão geral

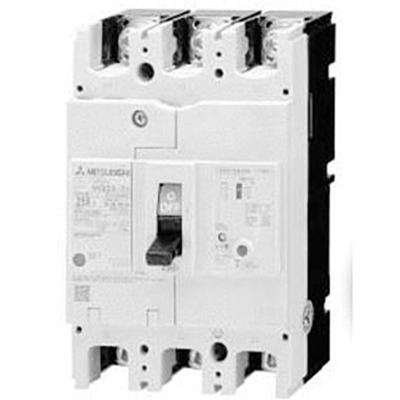

O Disjuntor Caixa Moldada (MCCB) com proteção de fuga de terra integrada, também classificado como Disjuntor de Corrente de Fuga (ELCB), é um componente de alta velocidade da série WS-V da Mitsubishi Electric, linha NV-H de alta performance e pronto para surtos harmônicos.
Este dispositivo de 3 polos (3P) opera com corrente nominal de 225A e sensibilidade residual de 30mA. Sua capacidade de interrupção em curto-circuito (Icu) é de 75kA a 400Vac, em conformidade com a norma IEC60947. Possui unidade de disparo Termo-Magnética com ajustes fixos e conexão por barramentos ou terminais frontais.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção de fuga de terra integrada / ELCB
- Tipo de alta velocidade
- 3 polos (3P)
- Corrente nominal de 225A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção em curto-circuito (Icu) de 75kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais frontais ou barramentos
- Pronto para surtos harmônicos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção de fuga de terra integrada / ELCB |
| Série/família de produtos | Série WS-V |
| Nome da subgama | NV-H (classe de alta performance) pronto para surtos harmônicos |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 225A |
| Corrente de disparo nominal | 225 AT |
| Corrente de frame nominal | 225 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barramentos |
| Capacidade última de interrupção em curto-circuito (Icu) | 100kA (100Vac; IEC60947) 100kA (200Vac; IEC60947) 100kA (230Vac; IEC60947) 75kA (400Vac; IEC60947) 70kA (415Vac; IEC60947) 65kA (440Vac; IEC60947) |
| Capacidade de interrupção em serviço de curto-circuito (Ics) | 100kA (100Vac) 100kA (200Vac) 100kA (230Vac) 75kA (400Vac) 70kA (415Vac) 65kA (440Vac) |
| Capacidade de interrupção em serviço de curto-circuito como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção de fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 225A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 10000 operações |
| Durabilidade mecânica (sem carga) | 25000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250HV3P225A30 |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Grau de poluição | 2 |
