Visão geral

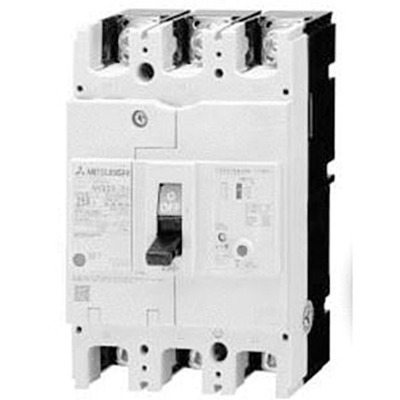

Este Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra, classificado como Disjuntor de Fuga de Terra (ELCB) de alta velocidade, pertence à série WS-V da Mitsubishi Electric, linha NV-C, projetada para suportar surtos harmônicos.
O dispositivo possui 3 polos (3P), corrente nominal de 150A e sensibilidade de corrente residual de 30mA. Sua capacidade de interrupção de curto-circuito (Icu) é de 25kA a 400Vac, em conformidade com a norma IEC60947. Conta com unidade de disparo Termo-Magnética com configurações fixas e conexão frontal para barramentos ou terminais.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção contra fuga de terra
- Disjuntor de Fuga de Terra (ELCB) de alta velocidade
- 3 polos (3P)
- Corrente nominal de 150A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 25kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão frontal para terminais ou barramentos
- Compatível com normas IEC60947-2 e EN60947-2
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-C (classe econômica) pronto para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 150A |
| Corrente de disparo | 150 AT |
| Corrente de quadro | 225 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal para terminais ou barramentos |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 36kA (100Vac; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) |
| Capacidade nominal de interrupção de corrente de serviço (Ics) | 27kA (100Vac) 27kA (200Vac) 27kA (230Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) |
| Capacidade nominal de interrupção de corrente de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 150A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250CV3P150A30 |
| Tensão nominal (CA) – Fase-fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recebimento, distribuição e equipamentos. Esta série é o resultado de uma evolução revolucionária. Equipado com nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de diversos países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NV250CV3P150A30.
