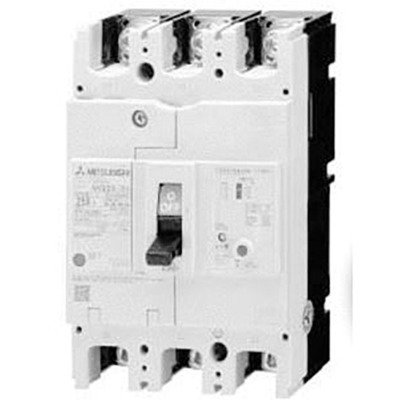

Disjuntor Caixa Moldada Mitsubishi NV250-CV3P175A100 175A 3P Disjuntor Mitsubishi Electric NV250-CV3P175A100, 175A, 3 polos, da série WS-V, com proteção de fuga à terra e capacidade de interrupção de 25kA.
Visão geral
O Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada, também conhecido como Disjuntor de Corrente de Fuga (ELCB), é um dispositivo de alta velocidade da série WS-V da Mitsubishi Electric, da linha econômica NV-C, preparado para correntes harmônicas.
Este disjuntor de 3 polos (3P) possui corrente nominal de 175A e sensibilidade ajustável de corrente residual de 100mA, 200mA ou 500mA. Sua capacidade de interrupção em curto-circuito (Icu) é de 25kA a 400Vac, em conformidade com a norma IEC60947.
Equipado com unidade de disparo Termo-Magnética de ação fixa, oferece conexões frontais por meio de terminais ou barras, garantindo flexibilidade na instalação e alta performance em aplicações de distribuição de energia.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada / ELCB
- Tipo de alta velocidade
- Série WS-V, linha NV-C (classe econômica)
- 3 polos (3P)
- Corrente nominal de 175A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Unidade de disparo Termo-Magnética (fixa)
- Conexão frontal por terminais ou barras
- Capacidade de interrupção em curto-circuito (Icu) de 25kA (400Vac)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada / ELCB |
| Série/Nome da família do produto | Série WS-V |
| Nome da subgama | NV-C (classe econômica) preparado para correntes harmônicas |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra integrada / Disjuntor de Corrente de Fuga (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 175A |
| Corrente nominal de disparo | 175 AT |
| Corrente nominal do quadro | 225 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão impulsiva nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal por terminais ou barras |
| Capacidade de interrupção de curto-circuito limite (Icu) | 36kA (100Vac; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 27kA (100Vac) 27kA (200Vac) 27kA (230Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção de fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 175A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250CV3P175A100 |
| Tensão Nominal (CA) – Fase-a-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de máquinas de recebimento, distribuição e uso geral. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar o desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Este disjuntor é equivalente ao modelo NV250CV3P175A100.
