Visão geral

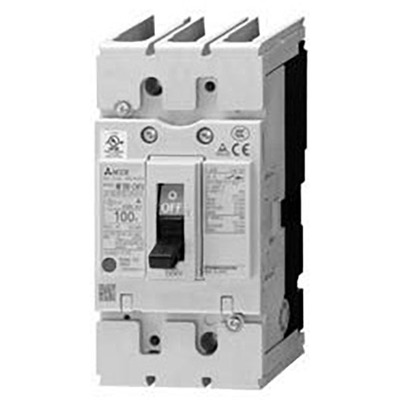

Disjuntor de Caixa Moldada (MCCB) com proteção diferencial residual embarcada / Disjuntor de Corrente de Fuga (ELCB) – tipo de alta velocidade – Mitsubishi (ELCBs listados UL 489 – prontos para surtos harmônicos – NF-C (classe econômica)).
Este dispositivo de 3 polos (3P) opera com corrente nominal de 100A e sensibilidade de corrente residual de 50mA. Possui capacidade de interrupção de curto-circuito (Icu) de 10kA em 400Vac (conforme IEC60947) e 14kA em 240Vac (conforme UL489).
Conta com unidade de disparo Termomagnética (fixa) e conexão por barramentos ou terminais frontais.
Principais recursos
- Disjuntor de Caixa Moldada (MCCB) com proteção diferencial residual embarcada / Disjuntor de Corrente de Fuga (ELCB)
- Tipo de alta velocidade
- 3 polos (3P)
- Corrente nominal: 100A
- Sensibilidade de corrente residual: 50mA
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais ou barramentos frontais
- Conforme normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor de Caixa Moldada (MCCB) com proteção diferencial residual embarcada / ELCB |
| Série do produto / Nome da família | ELCBs listados UL 489 (prontos para surtos harmônicos) |
| Nome da sub-gama | NF-C (classe econômica) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 100A |
| Corrente de disparo (AT) | 100 AT |
| Corrente de moldura (AF) | 100 AF |
| Sensibilidade de corrente residual | 50mA |
| Tensão nominal (CA) – UL 489 | 120-240Vac |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais ou barramentos frontais |
| Capacidade de interrupção de curto-circuito (UL489) | 14kA (120Vac; UL489) 14kA (240Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) – IEC60947 | 15kA (100Vac; IEC60947) 15kA (230Vac; IEC60947) 10kA (400Vac; IEC60947) 10kA (440Vac; IEC60947) |
| Capacidade de serviço de interrupção de curto-circuito (Ics) | 8kA (100Vac) 8kA (230Vac) 5kA (400Vac) 5kA (440Vac) |
| Capacidade de serviço de interrupção de curto-circuito como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga à terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixado em 100A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV100CVFU3P100A50 |
| Tensão nominal (CA) – Fase-a-Fase | 100-440 V |
| Normas atendidas | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Benefícios | A novíssima “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recebimento, distribuição e. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os mais recentes padrões de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
A série WS-V representa uma evolução significativa em disjuntores, oferecendo tecnologia de interrupção aprimorada e compatibilidade com normas internacionais para atender às diversas necessidades de distribuição de energia.
Entre em contato conosco para mais informações e para encontrar a solução ideal para sua aplicação.
