Visão geral
Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) – tipo alta velocidade – Mitsubishi Electric (disjuntores ELCB listados UL 489 (prontos para surtos harmônicos) – NF-C (classe econômica)). Equipamento de 3 polos (3P) com corrente nominal de 70A e sensibilidade de corrente residual de 50mA.
Este disjuntor apresenta capacidade de interrupção de curto-circuito (Icu) de 10kA a 400Vac, conforme a norma IEC60947. A corrente de curto-circuito nominal é de 14kA a 240Vac, conforme UL489. O dispositivo utiliza uma unidade de disparo Termo-Magnética (fixa) e possui conexão por terminais frontais ou barras.
A nova série “World Super V Series (WS-V Series)” da Mitsubishi Electric, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de distribuição e recebimento de energia. Esta série é resultado de uma evolução revolucionária, equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção e compatível com os padrões mais recentes de diversos países.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB)
- Tipo alta velocidade
- 3 polos (3P)
- Corrente nominal 70A
- Sensibilidade de corrente residual 50mA
- Capacidade de interrupção de curto-circuito (Icu) 10kA (400Vac; IEC60947)
- Corrente de curto-circuito nominal 14kA (240Vac; UL489)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais frontais ou barras
- Conforme com as normas IEC 60947-2, EN 60947-2, UL 489, CSA C22.2 No.5-02
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / ELCB |
| Série do produto / nome da família | Disjuntores ELCB listados UL 489 (prontos para surtos harmônicos) |
| Nome da subgama | NF-C (classe econômica) |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de terra / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 70A |
| Corrente de disparo (nominal) | 70 AT |
| Corrente de quadro | 100 AF |
| Sensibilidade de corrente residual | 50mA |
| Tensão nominal (CA) | 120-240Vac (UL 489) |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade de interrupção de curto-circuito | 14kA (120Vac; UL489) 14kA (240Vac; UL489) |
| Capacidade nominal de interrupção de curto-circuito (Icu) | 15kA (100Vac; IEC60947) 15kA (230Vac; IEC60947) 10kA (400Vac; IEC60947) 10kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 8kA (100Vac) 8kA (230Vac) 5kA (400Vac) 5kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 50 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixado em 70A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV100CVFU3P70A50 |
| Tensão nominal (CA) – Fase a fase | 100-440 V |
| Norma(s) em conformidade | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marcação CE |
| Grau de poluição | 2 |
Documentos

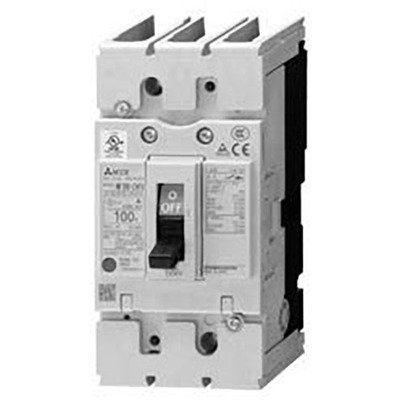

Este produto é o modelo NV100-CVFU3P70A50 da série NF-C da Mitsubishi Electric.
Entre em contato conosco para mais informações.
