Visão geral

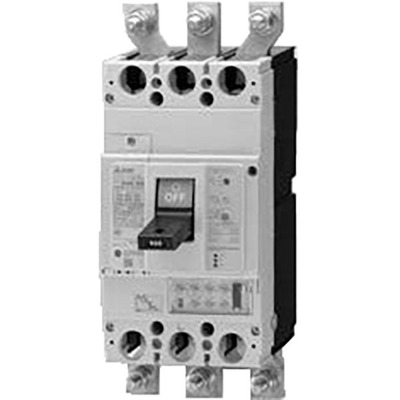

Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra embutida, também classificado como Disjuntor de Fuga à Terra (ELCB). Equipado com chave auxiliar pré-instalada e bloco de terminais verticais para fiação, este modelo pertence à linha de alta velocidade da Mitsubishi Electric, série WS-V (classe padrão NV-S), preparada para surtos harmônicos.
Este disjuntor trifásico (3P) possui corrente nominal de 630A e oferece sensibilidade ajustável de corrente residual em 100mA, 200mA ou 500mA. Sua capacidade nominal de interrupção em curto-circuito (Icu) é de 50kA a 400Vac, em conformidade com a norma IEC60947. Conta com unidade de disparo eletrônica e permite conexão frontal por terminais tipo garra ou barramentos.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra embutida / Disjuntor de Fuga à Terra (ELCB)
- Chave auxiliar e bloco de terminais verticais pré-instalados
- Tipo de alta velocidade
- Série WS-V, classe padrão NV-S, preparado para surtos harmônicos
- 3 polos (3P)
- Corrente nominal de 630A
- Sensibilidade de corrente residual ajustável: 100mA / 200mA / 500mA
- Capacidade nominal de interrupção em curto-circuito (Icu): 50kA (a 400Vac)
- Unidade de disparo eletrônica
- Conexão frontal: terminais tipo garra ou barramentos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra embutida / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da subgama | NV-S (classe padrão) preparado para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção de fuga à terra embutida / Disjuntor de Fuga à Terra (ELCB) |
| Design | Chave auxiliar pré-instalada, bloco de terminais verticais, tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 630A |
| Corrente de disparo nominal | 630 AT |
| Corrente de frame nominal | 630 AF |
| Sensibilidade de corrente residual | 100mA / 200mA / 500mA (ajustável) |
| Tensão nominal de impulso (Uimp) | 8 kV |
| Tipo de conexão | Conexão frontal por terminais tipo garra ou barramentos |
| Capacidade nominal de interrupção em curto-circuito (Icu) | 85kA (100Vac; IEC60947) 85kA (200Vac; IEC60947) 85kA (230Vac; IEC60947) 50kA (400Vac; IEC60947) 50kA (415Vac; IEC60947) 42kA (440Vac; IEC60947) |
| Capacidade de interrupção em curto-circuito de serviço (Ics) | 85kA (100Vac) 85kA (200Vac) 85kA (230Vac) 50kA (400Vac) 50kA (415Vac) 42kA (440Vac) |
| Capacidade de interrupção em curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 100 % |
| Tipo de unidade de disparo | Eletrônica |
| Funções de proteção | Proteção contra sobrecorrente, Proteção magnética (curto-circuito), Proteção de fuga à terra |
| Configurações de proteção | Sobrecorrente — limiar de disparo ajustável 300A-630A |
| Dimensões | A140mm x L257mm x P155mm |
| Durabilidade elétrica (com carga) | 1000 operações |
| Durabilidade mecânica (sem carga) | 6000 operações |
| Categoria de utilização | B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV630SEW3P630AY100 |
| Tensão Nominal (AC) – Fase a fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Marcação CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para atender às necessidades individuais do mercado de recebimento, distribuição e maquinário. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de diversos países para entregar desempenho otimizado de acordo com necessidades individuais. |
| Grau de poluição | 3 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
Equivalente a: NV630SEW3P630AY100.
