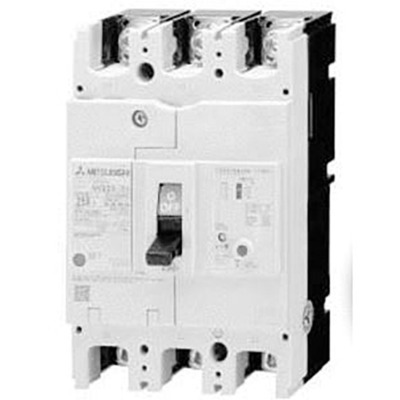

Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção contra fuga de terra / Disjuntor de Fuga de Terra (ELCB)
- Alta velocidade de atuação
- Série WS-V, linha NV-C (classe econômica, pronto para surtos harmônicos)
- 3 polos (3P)
- Corrente nominal de 125A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 25kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão frontal para terminais ou barras
- Proteção contra sobrecarga e curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção contra fuga de terra integrada / ELCB |
| Série de produto / nome da família | Série WS-V |
| Nome da subgama | NV-C (classe econômica) pronto para surtos harmônicos |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção contra fuga de terra integrada / Disjuntor de Fuga de Terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 125A |
| Corrente de disparo nominal | 125 AT |
| Corrente de moldura nominal | 225 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão frontal para terminais ou barras |
| Capacidade limite de interrupção de curto-circuito (Icu) | 36kA (100Vac; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 27kA (100Vac) 27kA (200Vac) 27kA (230Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como percentual de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 125A |
| Dimensões | L105mm x A165mm x P92mm |
| Durabilidade elétrica (com carga) | 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250CV3P125A30 |
| Tensão Nominal (AC) – Fase a Fase | 100-440 V |
| Em conformidade com as normas | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE |
| Benefícios | A nova “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de máquinas de recepção, distribuição e controle. Esta série é o resultado de uma evolução revolucionária. Equipada com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de diversos países para entregar desempenho otimizado de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – WS Series Circuit Breakers – Catalog.pdf
- Mitsubishi – Low-voltage power distribution products – Catalog.pdf
O disjuntor NV250-CV3P125A30 é equivalente ao modelo NV250CV3P125A30. As especificações elétricas e de capacidade de interrupção variam conforme a tensão aplicada, conforme detalhado na tabela de especificações.
Para mais informações ou para adquirir este produto, entre em contato conosco.
