Disjuntor Caixa Moldada ELCB WS-V NV250-CV3P225A30 3P 225A 30mA Disjuntor Caixa Moldada Mitsubishi Electric NV250-CV3P225A30, 3P, 225A, 30mA, com proteção contra fuga de corrente (ELCB). Consulte o catálogo completo.
Visão geral

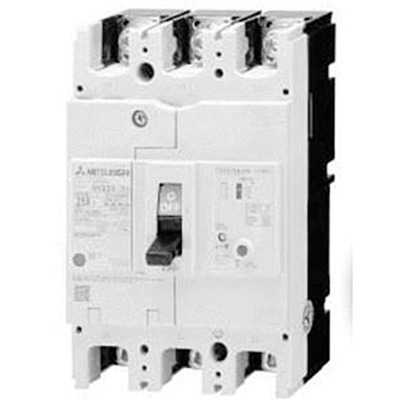

Disjuntor Caixa Moldada (MCCB) da Mitsubishi Electric, série WS-V, sub-linha NV-C de classe econômica, preparado para harmonias de surto. Este modelo de alta velocidade é configurado para 3 polos (3P), com corrente nominal de 225A e sensibilidade de corrente residual de 30mA.
Oferece capacidade de interrupção de curto-circuito (Icu) de 25kA a 400Vac, conforme norma IEC60947. Possui unidade de disparo Termo-Magnética de atuação fixa e conexão por terminais frontais ou barras.
Principais recursos
- Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / Disjuntor de Fuga de Corrente (ELCB)
- Tipo de alta velocidade
- Série WS-V, linha NV-C (classe econômica) preparada para harmonias de surto
- 3 polos (3P)
- Corrente nominal de 225A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção de curto-circuito (Icu) de 25kA (400Vac)
- Unidade de disparo Termo-Magnética (fixa)
- Conexão por terminais frontais ou barras
- Proteção contra sobrecarga e curto-circuito
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / ELCB |
| Série / nome da família do produto | Série WS-V |
| Nome da sub-linha | NV-C (classe econômica) preparada para harmonias de surto |
| Funções | Disjuntor Caixa Moldada (MCCB) com proteção integrada contra fuga de corrente / Disjuntor de Fuga de Corrente (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 225A |
| Classificação da corrente de disparo | 225 AT |
| Classificação da corrente de quadro | 225 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais frontais ou barras |
| Capacidade última de interrupção de curto-circuito (Icu) | 36kA (100Vac; IEC60947) 36kA (200Vac; IEC60947) 36kA (230Vac; IEC60947) 25kA (400Vac; IEC60947) 25kA (415Vac; IEC60947) 15kA (440Vac; IEC60947) |
| Capacidade de interrupção de curto-circuito de serviço (Ics) | 27kA (100Vac) 27kA (200Vac) 27kA (230Vac) 19kA (400Vac) 19kA (415Vac) 12kA (440Vac) |
| Capacidade de interrupção de curto-circuito de serviço como porcentagem de Icu (Ics%) | (400Vac) 76 % |
| Tipo de unidade de disparo | Termo-Magnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de corrente |
| Configurações de proteção | Proteção térmica (Sobrecarga) — limiar de disparo fixo em 225A |
| Dimensões | A105mm x L165mm x P92mm |
| Durabilidade elétrica (com carga) | 4000 operações |
| Durabilidade mecânica (sem carga) | 8000 operações |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV250CV3P225A30 |
| Tensão nominal (CA) – Fase a fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 Aprovação TUV Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, foi projetada para atender às necessidades individuais do mercado de máquinas de recebimento, distribuição e de. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para oferecer desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
- Mitsubishi Electric – Série WS – Catálogo de Disjuntores.pdf
- Mitsubishi – Produtos de Distribuição de Energia de Baixa Tensão – Catálogo.pdf
Este produto é comercializado pelo fabricante Mitsubishi Electric e está em conformidade com as normas IEC 60947-2 e EN 60947-2.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
