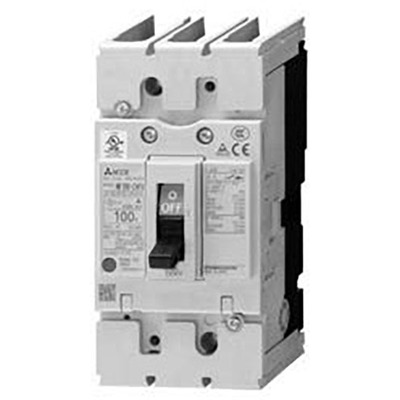

Disjuntor Caixa Moldada c/ DR Mitsubishi NF-C 3P 100A 30mA 10kA Disjuntor Caixa Moldada com DR (ELCB) Mitsubishi NF-C 3P 100A 30mA 10kA (400V) NV100-CVFU3P100A30, fabricado pela Mitsubishi Electric.
Visão geral
Este disjuntor caixa moldada (MCCB) com proteção contra fuga de terra incorporada, classificado como Disjuntor de Fuga de Terra (ELCB) de alta velocidade, pertence à série NF-C (classe econômica) da Mitsubishi Electric. É listado UL 489 e compatível com surtos harmônicos.
Projetado para atender às necessidades individuais dos mercados de distribuição e maquinário, este disjuntor conta com uma nova tecnologia de corte para aprimorar o desempenho de interrupção, garantindo performance otimizada de acordo com as necessidades específicas e em conformidade com os padrões mais recentes de diversos países.
Principais recursos
- Disjuntor caixa moldada com proteção contra fuga de terra incorporada / Disjuntor de fuga de terra (ELCB)
- Tipo de alta velocidade
- 3 polos
- Corrente nominal de 100A
- Sensibilidade de corrente residual de 30mA
- Capacidade de interrupção sob curto-circuito (Icu) de 10kA (400Vac; IEC60947)
- Unidade de disparo Termomagnética (fixa)
- Conexão por terminais ou barras frontais
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi |
| Função principal | Disjuntor caixa moldada (MCCB) com proteção contra fuga de terra incorporada / ELCB |
| Série / nome da família do produto | ELCBs Listados UL 489 (prontos para surto harmônico) |
| Nome do sub-gama | NF-C (classe econômica) |
| Funções | Disjuntor caixa moldada (MCCB) com proteção contra fuga de terra incorporada / Disjuntor de fuga de terra (ELCB) |
| Design | Tipo de alta velocidade |
| Polos | 3 polos (3P) |
| Corrente nominal | 100A |
| Corrente de disparo | 100 AT |
| Corrente de quadro | 100 AF |
| Sensibilidade de corrente residual | 30mA |
| Tensão nominal (AC) | 120-240Vca (UL 489) |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexão por terminais ou barras frontais |
| Capacidade de interrupção sob curto-circuito | 14kA (120Vca; UL489) 14kA (240Vca; UL489) |
| Capacidade nominal de interrupção de corrente de curto-circuito (Icu) | 15kA (100Vca; IEC60947) 15kA (230Vca; IEC60947) 10kA (400Vca; IEC60947) 10kA (440Vca; IEC60947) |
| Capacidade nominal de interrupção de corrente de serviço (Ics) | 8kA (100Vca) 8kA (230Vca) 5kA (400Vca) 5kA (440Vca) |
| Capacidade nominal de interrupção de corrente de serviço como porcentagem de Icu (Ics%) | (400Vca) 50 % |
| Tipo de unidade de disparo | Termomagnética (fixa) |
| Funções de proteção | Proteção térmica (Sobrecarga) Proteção magnética (Curto-circuito) Proteção contra fuga de terra |
| Ajustes de proteção | Proteção térmica (Sobrecarga) — limite de disparo fixo em 100A |
| Modo de montagem | Montagem em superfície (ou trilho DIN com adaptador opcional) |
| Dimensões | L75mm x A150mm x P90mm |
| Categoria de utilização | A |
| Status do produto do fabricante | Comercializado |
| Equivalente a | NV100CVFU3P100A30 |
| Tensão Nominal (AC) – Fase-a-fase | 100-440 V |
| Em conformidade com a(s) norma(s) | IEC 60947-2 EN 60947-2 UL 489 CSA C22.2 No.5-02 Aprovação TUV Marca CE |
| Benefícios | A nova série “World Super V Series (WS-V Series)”, construída com uma nova tecnologia de interrupção, é projetada para responder às necessidades individuais do mercado de máquinas de recebimento, distribuição e operação. Esta série é o resultado de uma evolução revolucionária. Equipado com uma nova tecnologia de corte para aprimorar o desempenho de interrupção. Compatível com os padrões mais recentes de vários países para entregar desempenho ideal de acordo com as necessidades individuais. |
| Grau de poluição | 2 |
Documentos
Este disjuntor é equivalente ao modelo NV100CVFU3P100A30. Entre em contato conosco para mais informações ou para realizar seu pedido. https://mokka-sensors.com.br/#contato
