Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU para CLP com sistema operacional Windows. Sistema de controle de I/O. Tipo de execução do programa: operação cíclica de programa armazenado. |
| Design | Inicializável por cartão Compact Flash (CF) |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé, Structured Text (ST), Linguagem Simbólica de Lógica, Function Block Diagram (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 100K passos / 400KBytes (Programa), 2048 pontos (Temporizadores), 1024 pontos (Contadores), 12288 pontos (Registradores de Dados), 8192 pontos (Relés Internos), 8192 pontos (Relés de Travamento), 8192 pontos (Relés de Link), 8192 pontos (Registrador de Link), 2048 pontos (Anunciador), 2048 pontos (Relés de Borda), 2048 pontos (Relés Especiais de Link), 2048 pontos (Registrador Especial de Link), 524288 pontos (Registradores de Arquivo), 8192 pontos (Relés de Passo), 20 pontos (Registrador de Índice / Registrador de Dispositivo Padrão), 10 pontos (Indexação ZR de 32 bits), 4096 pontos (Ponteiro), 256 pontos (Ponteiro de Interrupção), 2048 pontos (Relés Especiais), 16 pontos (Entrada de Função FX), 16 pontos (Entrada de Função FY), 5 pontos (Registrador de Função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | 3 x conectores USB, 5 x conexões em bloco terminal (I/O), 2 x portas RJ45, 1 conector D-Sub macho de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232, Ethernet |
| Modo de montagem | Backplane / Rack |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms, 19ns / instrução (instrução MOV) – 0.000019 ms, 60μs / instrução (valor PC MIX) – 0.060 ms, 57ns (Adição de ponto flutuante) – 0.000057 ms |

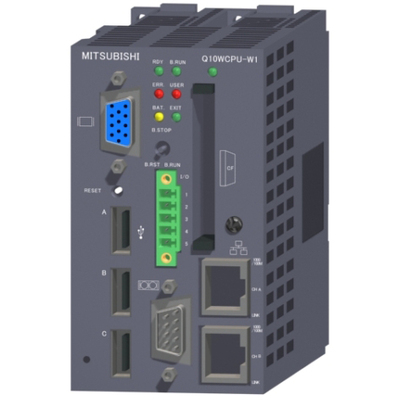

| Código de pedido / SKU do fabricante | Q10WCPU-W1-CFE |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q10WCPUW1CFE |
| Em conformidade com os padrões | CE, cUL, UL |
| Tipo de armazenamento | Cartão Compact Flash (CF) |
| Tempo de atualização | (Scan Constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – MELSECWinCPU Q10WCPU – Installation manual.pdf
Este equipamento é compatível com a série MELSEC-Q QnU da Mitsubishi Electric.
