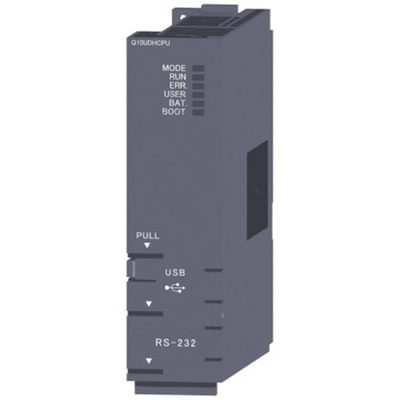

Central de Controle MELSEC-Q Q10UDHCPU-C: Programação e Conectividade CPU PLC Universal MELSEC-Q Q10UDHCPU-C da Mitsubishi Electric, com 4096 I/O, RS-232 e revestimento conformal. Saiba mais!
Visão geral
Unidade central de processamento (CPU) para Controlador Lógico Programável (CLP) universal da linha MELSEC-Q QnU da Mitsubishi Electric. Projetada para controle de I/O e sistemas de execução de programas com operação cíclica armazenada.
Possui capacidade de memória de 100K passos / 400KBytes para programas, com capacidade de conexão de até 4096 pontos de I/O. Inclui interface USB e um conector fêmea D-Sub de 9 pinos para comunicação RS-232.
Esta CPU conta com revestimento conformal, oferecendo proteção adicional contra ambientes adversos. É montada em backplane/rack e alimentada por tensão de 5Vcc, proveniente de uma fonte de alimentação dedicada da série Q.
Principais recursos
- CPU CLP Universal
- Revestimento Conformal
- Memória de 100K passos / 400KBytes
- Conexão de 4096 pontos de I/O
- Comunicação RS-232
- Conector USB
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) Universal Sistema de controle de I/O Tipo de execução de programa – operação cíclica armazenada |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé Structured Text (ST) Linguagem Simbólica de Lógica Function Block Diagram (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 100K passos / 400KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 524288 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Conector fêmea D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Backplane / rack |
| Temperatura ambiente para operação | 0 °C…+55 °C |
| Temperatura ambiente para armazenamento | -25 °C…+75 °C |
| Resistência química | revestimento conformal |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms 19ns / instrução (instrução MOV) – 0.000019 ms 60μs / instrução (valor PC MIX) – 0.060 ms 57ns (adição de ponto flutuante) – 0.000057 ms |
| Código de pedido / SKU do fabricante | Q10UDHCPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q10UDHCPUC |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é equivalente ao modelo Q10UDHCPUC.
Entre em contato conosco para mais informações.
