Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU CLP Universal Sistema de controle de I/O — Tipo de execução do programa — operação cíclica de programa armazenado |
| Design | Kit / Pacote |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama de Blocos de Contato (LD) / Linguagem de Símbolos de Relé, Texto Estruturado (ST), Linguagem Simbólica Lógica, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 40K passos / 160KB (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de Dados) 8192 pontos (Relés Internos) 8192 pontos (Relés de Trava) 8192 pontos (Relés de Link) 8192 pontos (Registrador de Link) 2048 pontos (Anunciador) 2048 pontos (Relés de Borda) 2048 pontos (Relés especiais de Link) 2048 pontos (Registrador especial de Link) 131072 pontos (Registradores de Arquivo) 8192 pontos (Relés de Passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de Interrupção) 2048 pontos (Relés Especiais) 16 pontos (Entrada de Função FX) 16 pontos (Entrada de Função FY) 5 pontos (Registrador de Função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB |
| Protocolo de comunicação | RS-232 Ethernet/IP |
| Modo de montagem | Backplane / rack |
| Tempo de processamento | 9.5ns / instrução (instrução LD) – 0.0000095 ms 19ns / instrução (instrução MOV) – 0.000019 ms 60μs / instrução (valor PC MIX) – 0.060 ms 57ns (adição de ponto flutuante) – 0.000057 ms |

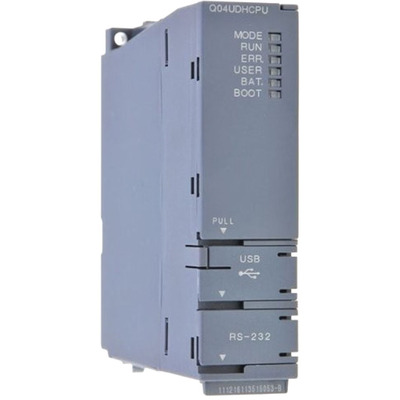

| Conteúdo | 1 x CPU (Q04UDHCPU) 1 x Módulo Ethernet/IP (EIP4CCPU) |
| Código de pedido / SKU do fabricante | Q04UDHCPU-EIP-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q04UDHCPUEIPK |
| Tipo de armazenamento | Cartão SRAM, Cartão Flash, Cartão ATA |
| Tempo de atualização | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
Este produto é equivalente ao modelo Q04UDHCPUEIPK.
