Visão geral

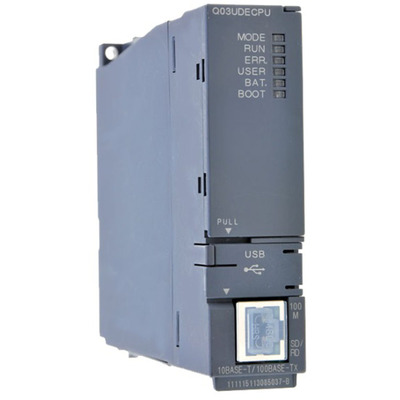

A unidade de CPU Universal Programável (PLC) Q03UDECPU-C da Mitsubishi Electric, pertencente à série MELSEC-Q (QnU), é uma solução robusta para controle de sistemas de I/O. Com capacidade de memória de 30K passos / 120KBytes para programas, esta unidade suporta a conexão de até 4096 pontos de I/O, garantindo escalabilidade para diversas aplicações industriais.
Este modelo se destaca pela sua versatilidade, oferecendo capacidade de comunicação via Ethernet através de uma porta RJ45 (10/100Mbit), além de um conector USB para programação e diagnóstico. A unidade opera com tensão de alimentação de 5Vcc, fornecida por uma fonte de alimentação dedicada da série Q. O montagem é feita em backplane ou rack, característica comum na linha MELSEC-Q.
Com revestimento conformal, a Q03UDECPU-C é protegida contra ambientes agressivos, aumentando sua confiabilidade e vida útil. As linguagens de programação suportadas incluem Diagrama Ladder (LD), Texto Estruturado (ST), Linguagem Simbólica de Relé, Diagrama de Blocos de Função (FBD) e MELSAP3 (SFC/MELSAP-L), permitindo flexibilidade no desenvolvimento de lógicas de controle complexas.
Principais recursos
- Unidade de CPU Universal Programável (PLC)
- Capacidade de memória: 30K passos / 120KBytes (Programa)
- Capacidade de conexão: 4096 x pontos de I/O
- Comunicação: Porta Ethernet (RJ45 10/100Mbit) e conector USB
- Tensão de alimentação: 5Vcc (via fonte dedicada série Q)
- Montagem em backplane / rack
- Revestimento conformal para resistência química
- Suporte a múltiplas linguagens de programação
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU Universal Programável (PLC) Sistema de controle de I/O — Tipo de execução de programa — operação cíclica de programa armazenado |
| Tensão de alimentação (CC) | 5Vcc (da fonte de alimentação dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem simbólica de relé Texto Estruturado (ST) Linguagem simbólica de Lógica Diagrama de Blocos de Função (FBD) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 30K passos / 120KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 12288 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de latch) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 98304 pontos (Registradores de arquivo) 8192 pontos (Relés de etapa) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Backplane / rack |
| Resistência química | revestimento conformal |
| Tempo de processamento | 20ns / instrução (instrução LD) – 0.00002 ms 40ns / instrução (instrução MOV) – 0.000040 ms 28μs / instrução (valor PC MIX) – 0.028 ms 120ns (Adição de ponto flutuante) – 0.00012 ms |
| Código de pedido / SKU do fabricante | Q03UDECPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q03UDECPUC |
| Tipo de armazenamento | Cartão SRAM Cartão Flash Cartão ATA |
| Tempo de atualização | (Varredura constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
A unidade Q03UDECPU-C é equivalente à Q03UDECPUC.
